V230Y2122型微压自力式调节阀

产品概述：

V230Y2122型微压自力式调节阀主要由控制阀，执行器和指挥器组成，是一种无需外加能源，利用被调介质自身压力为动力源，进行自动调节压力恒定的节能型产品，上海永鹏实业生产的微压自力式调节阀控制的调节精度高，比一般自力式调压高一倍左右，适合在控制精度要求较高的场合。（B）控制阀后压力 （K）控制阀前压力

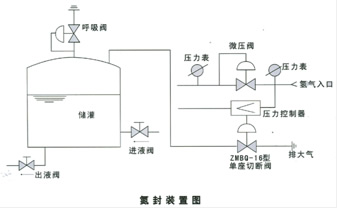

产品及安装简图

主要零件材料：

阀 体：ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12MoTi
阀 芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
阀 座：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
阀 杆：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
膜 盖：A3、1Cr18Ni9Ti
膜 片：丁腈橡胶、耐油橡胶、氟橡胶

主要技术参数：

公称通径DN(mm)	20			25	40		50	65	80	100
阀座直径(mm)	6	15	20	25	32	40	50	65	80	100
额定流量系数Kv	3.2	5	8	11	20	32	50	80	100	160
压力调节范围Kpa	0.5～5.5、 5～10、 9～14、 13～19、18～24、24～28 27～33、 31～38、 36～44、 42～51、 49～58、 56～66
公称压力PN(Mpa)	1.0 1.6
被调介质温度	≤80
调节精度（％）	±10
允许泄漏量	10-4×阀额定容量

主要外形尺寸

公称通径DN	20	25	32	40	50	65	80	100
A	395
H	680	690	710	720	735	797	837	1050
L	185	200	205	222	254	276	298	352
法兰标准	GB：1.6、2.5、4.0Mpa ANSI：150、 JIS：10K

注：本表法兰距离以PN16为依据

V230Y2122型微压自力式调节阀用户订购提示：

1）、请提供您需订购的调节阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、V230Y2122型微压自力式调节阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供调节阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的V230Y2122型微压自力式调节阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：V230Y2122型微压自力式调节阀使用说明书
