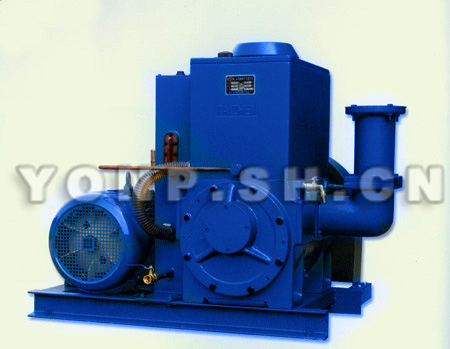

X-100B型旋片式机械真空泵

X-100B型旋片式机械真空泵(简称:X-100B旋片真空泵)为旋片式机械真空泵,是抽除一般性气体或含有少量可凝性蒸汽的气体(应使用气镇装置)的真空抽气之一。 本型泵适用于真空干燥、真空浸渍、医疗、化工、玻璃树脂以及其它真空作业。它可单独使用,也可作为增压泵、扩散泵的前级泵使用,但不适用于自一容器抽至另一容器作输送泵用。当抽除含氧过高的、有爆炸性的、对黑色金属有腐蚀性的、对真空油起化学反应的有水的、有灰埃的等等气体时,应加附设装置。

X-100B型旋片式机械真空泵
X-100B型旋片式机械真空泵

X-100B旋片真空泵特点

1、X型泵是用来对密封容器抽除气体获得真空的基本设备之一。可单独使用,也可作为增压泵、扩散泵、分子泵等的前级泵。可用于真空冶炼、真空焊接、真空浸渍、镀膜、真空浇铸、真空干燥以及化工制药,电真空器件等工业的真空作业。
2、泵可在环境温度5~40℃范围内和进口压强小于1330pa的条件下,允许长期连续工作。
3、泵不适用于抽除含氧过高、有毒的、有爆炸性的、对金属有腐蚀作用的、对泵油起化学反应的,以及含有颗粒尘埃的气体,也不适用于把气体从一个容器输送到另一个容器,作输送泵用。
4、泵在6000Pa的大气压的进口压强下的连续工作时间不得超过3分钟,以免喷油或润滑不良引起泵损坏。

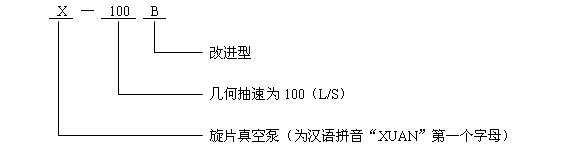

X-100B旋片真空泵型号意义

X-100B旋片真空泵型号意义
X-100B旋片真空泵型号意义

X-100B旋片真空泵性能参数表

几何抽速(L/S) 100
极限压力(Pa) 1.33
泵转速(r/min) 450
配带电机 功率(KW) 7.5
型号 Y160M-6
冷却水消耗量(L/S) 350
润滑油 牌号 1#真空泵油
储存量(kg) 15
口径 进气(mm) 100
排气(mm) 110
体积(长×宽×高) 1350×830×1070
重量(Kg) 510

注:泵的极限压力系指压缩式真空计测得的肥可凝性气体极限压力。 抽气速率与进口压力曲线

X-100B旋片真空泵工作原理

泵主要由泵体(7)、转子(9)和旋片(8)等零件所组成(见原理示意图)。在泵体腔内偏心地装着转子,转子槽中装两块旋片,由于弹簧弹力作用及转子旋转所产生的离心力旋片紧巾腔壁,泵体中的进、排气只被转子和旋片分隔成两个部分,转子在腔内旋转,周期性地将进气口部分容积逐渐扩大而吸入气体,同时逐渐压缩排气部分容积,将吸入气体压缩从排气阀(5)排出,因而达到抽气目的。 结构图

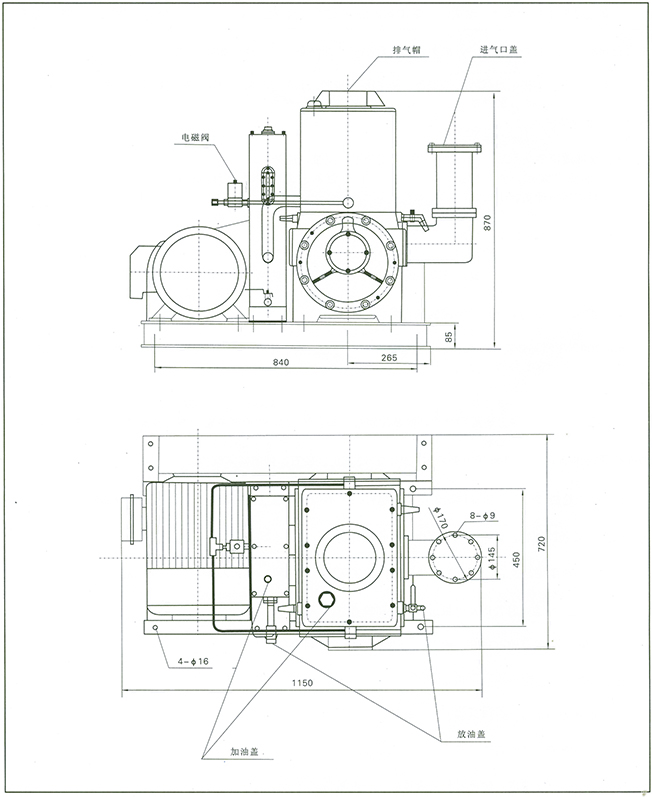

X-100B旋片真空泵外形尺寸图
X-100B旋片真空泵外形尺寸图

X-100B旋片真空泵外型安装尺寸图

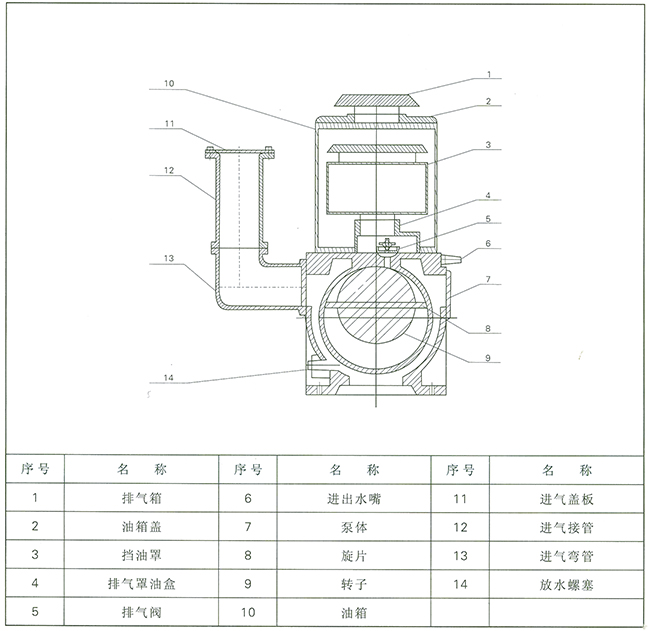

X-100B旋片真空泵结构图
X-100B旋片真空泵结构图

主要技术参数:

型号
Model
极限压力
Ultimate Pressure
抽气速率
(L/S)
Pumping Speed
进气口径
(mm)
Inlet Diam
配用功率
(kw)
Motor Power
Pa Torr
X-100B 1.3 1×10-2 100 100 7.5

上海永鹏水泵X-100B型旋片式机械真空泵客户订购提示:

1)、请提供您需订购的真空泵产品主要技术参数:流量、扬程、电机功率、材质或输送介质名称(根据水泵选型表)
2)、上海永鹏水泵网为您提供的"永鹏牌"X-100B型旋片式机械真空泵产品主要样本资料:产品图、总装图、外形尺寸图、性能参数表、外形尺寸表及技术标准等所有水泵相关技术资料仅供真空泵用户作选型参考。
3)、工程设计、施工、安装等实际应用及维护请以生产厂家上海永鹏SHYONP随机提供的最新X-100B型旋片式机械真空泵使用说明书为准,或来信来电技术咨询、索取所需图纸。
4)、请向我司免费索取解压密码后下载:X-100B型旋片式机械真空泵使用说明书。
