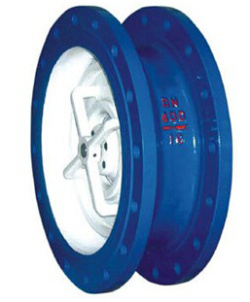

CVKR大口径止回阀

CVKR大口径止回阀外形尺寸图
CVKR大口径止回阀外形尺寸图

主要特点

CVKR大口径止回阀是大口径静音式止回阀,采用符合水力学的轮廓设计,取得较佳的流线型水路,内部附有倒流体的设计能保证管道最小的压力损失。CVKR大口径止回阀一般安装于大型水泵出水口处,可在水流倒流前先行快速关闭,避免产生水锤、水击声和破坏性冲击,以达到静音、防止介质倒流和保护设备的目的。CVKR大口径止回阀广泛用于大型给排水、消防、暖通、工业等系统管路。

主要技术参数


公称通径 DN (mm)
50~600
公称压力 MPa 1.0/1.6/2.5
工作温度 ℃ -10~80
密封试验 1.1倍公称压力
壳体试验 1.5倍公称压力

主要材质说明


序 号
零件名称 材 质
1 阀 体 GG25
2 阀 盘 QA19-4
3 轴 承 QA19-4
4 弹 簧 SUS316
5 导流体 GG25
6 阀 座 QA19-4

主要外形尺寸:(法兰钻孔按GB/T17241.6-1998标准)


型号
公称
通径
DN
D1 D2 D3 N-фD L
1.0
MPa
1.6
MPa
1.0
MPa
1.6
MPa
1.0
MPa
1.6
MPa
1.0
MPa
1.6
MPa
CVKR-0300 300 370 400 410 460 12-13 12-28 181
CVKR-0350 350 429 460 470 520 16-23 16-28 184
CVKR-0400 400 480 515 525 580 16-28 16-31 191
CVKR-0450 450 530 565 585 640 20-28 20-31 203
CVKR-0500 500 582 620 650 715 20-28 20-34 219
CVKR-0600 600 682 725 770 810 840 20-31 20-37 222
CVKR-0700 700 794 840 840 895 910 24-31 24-37 280
CVKR-0800 800 901 950 950 1015 1025 24-34 24-40 356
CVKR-0900 900 1001 1050 1050 1125 1125 28-40 28-40 368
CVKR-1000 1000 1112 1160 1140 1230 1255 28/-43 28-43 432
CVKR-1200 1200 1328 1380 1390 1455 1485 32-49 32-49 524

永鹏阀门CVKR大口径止回阀用户订购提示:

1)、请提供您需订购的止回阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、永鹏阀门网为您提供的"永鹏牌"CVKR大口径止回阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供止回阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的CVKR大口径止回阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:CVKR大口径止回阀使用说明书
