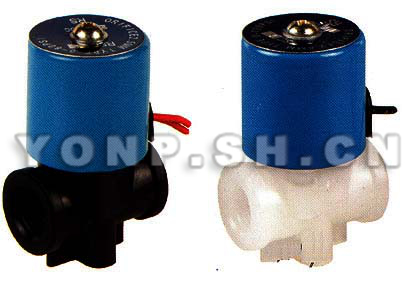

RSC饮水机直动式电磁阀
RSC饮水机直动式电磁阀
主要零部件名称及材料

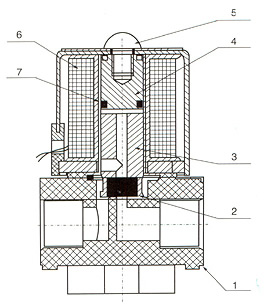

RSC饮水机直动式电磁阀总装图
| 代号 | 名称 | 材料 |
| 1 | 本体 | PP+FIBER GLASS |
| 2 | 密封元件 | EPDM |
| 3 | 动铁芯 | IJ117 |
| 4 | 静铁芯 | IJ117 |
| 5 | 固定螺丝 | 不锈钢 |
| 6 | 电磁铁 | 特殊铜线H级 |
| 7 | 分磁铁 | 紫铜 |
产品规格
| 型号 | RSC-1 | RSC-2 | 使用电压范围 | ±10% | |
| 使用流体 | 水、气 | 功率 | AC:220V；6.8VA DC：24V；5W | ||
| 动作方式 | 直动式 | 额定电压 | AC:220V 110 24 DC：24 12 | ||
| 型式 | 常闭式 | 本体材质 | PP+FIBER GLASS | ||
| 流量孔径mm | 2.5 | 油封材质 | EPDM | ||
| CV值 | 0.21 | 耐热等级 | GLASS B 130℃ | ||
| 接管口径G | 1/8＂ | 1/4＂ | 连续使用 | 100% | |
| 使用压力Mpa | 0～0.8 | 反应时间 | 6～20毫秒 | ||
| 工作温度℃ | 0～100 | 导线长度 | 30cm | ||

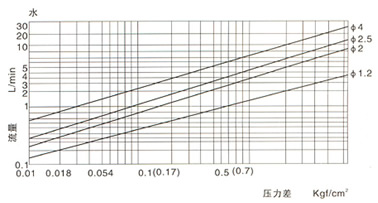

RSC流量图
RSC饮水机直动式电磁阀用户订购提示：
1）、请提供您需订购的电磁阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、RSC饮水机直动式电磁阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供电磁阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的RSC饮水机直动式电磁阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：RSC饮水机直动式电磁阀使用说明书
