RY型风冷式热油泵

RY型风冷式热油泵(简称:RY热油泵),结构合理、性能优良,使用可靠。适用于输送不含固体颗粒的高温液体。其耐腐蚀程度和使用温度取决于拿介质接触的主要零件的材料(分三类:I HT200;Ⅱ。ZG230-450;Ⅲ。1Cr18Ni9Ti,0Cr18Ni12Mo2Ti)。RY型风冷式热油泵为单级悬臂式结构分为脚支撑和中心支撑,泵的进口为轴向吸入,出口为中心垂直向上。泵和驱动电机通过弹性联轴器合装于同一底座上。整个机组无需加冷动系统。主要由壳体、转子、轴承、密封部分组成,采用填料密封结构(详见图二),附加耐温油,起辅助密封作用。泵与电动机采用三爪型弹性联轴器联接。RY型风冷式热油泵从设计上改变了传统的热油泵结构,采用自然散热的冷却方式,减少了泵的体积,使结构简单,节约运行费用,安全可靠。RY型风冷式热油泵主要石油及化学工业;油脂工业;合成纤维工业;纺织印染工业;塑料及橡胶工业;造纸工业;木材工业;建筑工业以及机械工业、食品工业、医药生产、热油取暖循环系统中被广泛应用。

RY型风冷式热油泵
RY型风冷式热油泵
RY型风冷式热油泵结构图
RY型风冷式热油泵结构图

1、 泵体; 2、叶轮螺母; 3、叶轮; 4、泵盖; 5、泵轴; 6、轴承;7、轴承体; 8、导油管; 9轴承压盖; 10、支架; 11、油封; 12填料。

性能参数表

泵型号
Model
流量m3/h
Capacity
扬程m
Lift
转速r/min
Speedn
功率KW? Power 效率
Efficiency
电机(Y型)机座号
Motor
轴功率 配用功率
15-15-100 3 10 2800 0.45 0.75 20 801
15-15-100A 2 10 2800 0.36 0.55 15 AO2-7122
15-15-100B 1 10 2800 0.2 0.37 15 AO2-7122
20-20-100 1 10 2800 0.09 0.37 26 AO2-7122
20-20-125 1.5 22 2800 0.22 0.75 30 801
40-32-160 10 28 2900 1.72 2.2 45 90L
25-25-160 3 27 2900 0.53 1.5 30 90S
32-32-160 6 28 2900 0.85 1.5 50 90S
50-32-160 12.5 30 2900 1.90 3.0 57 100L
50-32-200 18 40 2900 3.92 5.5 50 132S1
50-32-200A 16 32 2900 3.35 4.0 42 112M
50-32-250 12.5 80 2900 6.20 11 44 160M1
65-50-160 20 32 2900 3.17 5.5 55 132S1
65-40-200 30 48 2900 6.3 7.5 62 132S2
65-40-200A 25 35 2900 4.0 5.5 59 132S1
65-40-250 25 80 2900 10.3 15 53 160M2
65-40-250A 20 51 2900 5.67 7.5 49 132S2
65-40-315 25 125 2900 18.9 30 45 200L1
65-40-315A 22.5 100 2900 15.3 22 40 180M
80-50-200 50 50 2900 9.7 15 70 160M2
80-50-200A 45 40 2900 7.8 11 63 160M1
80-50-200B 40 32 2900 6.37 7.5 55 132S2
80-50-250 50 80 2900 17.1 22 58 180M
80-50-250A 43 60 2900 12.8 15 55 160M2
80-50-315 50 125 2900 30.4 45 56 225M
80-50-315A 45 100 2900 23.6 30 52 200L1
100-65-200 100 50 2900 18.4 22 74 180M
100-65-200A 94 44 2900 16 22 70 180M
泵型号
Model
流量m3/h
Capacity
扬程m
Lift
转速r/min
Speedn
功率KW? Power 效率
Efficiency
电机(Y型)机座号
Motor
轴功率 配用功率
100-65-200B 87 38 2900 13.8 15 65 160M2
100-65-200C 80 32 2900 11.8 15 59 160M2
100-65-250 100 80 2900 32.06 37 68 200L2
100-65-250A 95 72 2900 2929 37 64 200L2
100-65-250B 90 65 2900 26.2 30 61 200L1
100-65-250C 85 50 2900 20.3 30 57 200L1
100-65-315 100 125 2900 50.06 75 68 280S
100-65-315A 95 113 2900 45.23 55 64.63 250M
100-65-315B 90 100 2900 40.5 55 60.50 250M
100-65-315C 82 84 2900 34.76 45 54. 225M
125-100-200 200 50 2900 35.4 45 77 225M
125-100-200A 178 40 2900 26.6 37 73 200L2
125-100-250 200 70 2900 47 55 80 250M
125-100-250A 190 63 2900 41.6 55 78 250M
125-100-250B 180 57 2900 37.9 45 74 225M
125-100-250C 170 51 2900 32.15 45 72 225M
125-100-250D 150 70 2900 40 45 70 225M
150-150-200 350 50 2900 60 75 80 280S
150-150-200A 313 40 2900 45 55 76 250M
200-150-400 350 50 1450 61.8 75 78 280S
200-150-400A 330 45 1450 52.8 75 77 280S
250-200-400 500 50 1480 86.2 110 79 315S
250-200-500 500 80 1480 136 160 76.5 315M
250-200-500A 400 50 1480 75 90 73 280M

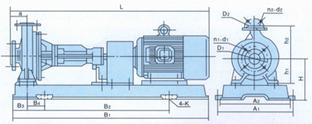

安装尺寸表及图

RY热油泵安装尺寸表及图
RY热油泵安装尺寸表及图
泵型号
Model
A1 A2 B1 B2 B3 B4 a H h1 h2 D1 D2 n1-d1 n2-d2 K L
20-20-100 220 195 535 300 117 86 52 120 80 100 65 65 4-ф12 4-ф12 Ф16 537
20-20-125 75 60 125 85 115 607.5
25-25-160 300 280 680 410 120 70 75 170 110 150 85 85 4-ф14 4-ф14 Ф20 623
32-32-160 180 120 130 100 100 4-ф16 4-ф16 647
40-32-160 125 100 4-ф18 4-ф14 670
50-32-160 400 360 970 600 165 90 85 227 132 160 125 100 4-ф18 4-ф18 Ф25 895
50-32-200 80 255 160 180 965
65-40-200 100 145 110 985
65-50-160 80 227 132 160 125 965
50-32-250 440 410 1150 740 205 115 100 270 180 225 125 100 4-ф18 4-ф18 Ф25 1070
80-50-200 110 250 160 200 160 125 1100
65-40-250 490 460 1280 840 220 130 100 285 180 225 145 110 4-ф18 4-ф18 Ф28 1300
80-50-250 125 160 125 8-ф18 8-ф18 1325
100-65-200 100 180 145 1300
65-40-315 550 510 1430 940 245 140 125 305 200 250 145 110 4-ф18 4-ф18 Ф28 1432
100-65-250 180 145 8-ф18 1450
125-100-200 670 630 1630 1060 285 180 125 335 200 280 210 180 8-ф18 8-ф18 Ф28 1630
125-100-250 140 360 225 1673
80-50-315 1830 1200 315 200 125 390 160 125 4-ф18 1700
100-65-315 180 145 1700
150-150-200 150 315 240 240 8-ф23 1732
200-150-400 160 480 315 450 295 240 8-ф23 8-ф23 1850
250-200-400 860 1010 2150 1200 525 350 200 630 400 470 385 320 12-ф33 12-ф30 Ф35 2321
250-200-500 680 450 540 2572

RY型风冷式热油泵客户订购提示:

1)、请提供您需订购的油泵产品主要技术参数:流量、扬程、电机功率、材质或输送介质名称(根据水泵选型表)
2)、RY型风冷式热油泵产品主要样本资料:产品图、总装图、外形尺寸图、性能参数表、外形尺寸表及技术标准等所有水泵相关技术资料仅供油泵用户作选型参考。
3)、工程设计、施工、安装等实际应用及维护请以生产厂家上海永鹏随机提供的最新RY型风冷式热油泵使用说明书为准,或来信来电技术咨询、索取所需图纸。
4)、请向我司免费索取解压密码后下载:RY型风冷式热油泵使用说明书。
