HD741X液控蝶形止回阀

概述及用途

HD741X液控蝶形止回阀产品概述
本蝶阀适用于介质为水的泵出口管路上，作为闭路并和止回阀，用来避免和减少管路系统中介质繁荣倒流及产生过大的水锤，以保护管路系统。
HD741X液控蝶形止回阀用途
本蝶阀适用于介质为水的泵出口管路上，用来避免和减少管路系统中介质繁荣倒流及产生过大的水锤，以保护管路系统，其功能事以一阀代两阀（传统的管路设计中以闸阀配止回阀或以普通蝶阀配止回阀）

特点

1、HD7Q41X型全液控止回蝶阀控制部分采用了全液控形式，以蓄能器取化了重锤部分，减小了能量损耗，传动机构得到简化，占具空间笑，与 　一般型蝶阀相近。安装方便　，即课左、右卧式安装，也可以立式安装。
2、该阀装在泵后，可代替闸阀（蝶阀）和止回阀两台阀门。且流阻系数小，大口径蝶阀流阻系数只比闸阀略高。因此，该类阀门为节能产品。
3、HD7Q41X型阀关闭时，可以根据管道系统的特性或用户要求调整快、慢关段的时间和切换角度，从而达到消除或减小水锤，保护系统作用。
4、如所有行程开关都采用电感式接近开关，移除液压站，防护等级可达IP67。

主要技术参数

公称通径（mm）		1400-2400	1200-2400	500-2400	500-2400	500-1600
公称压力（MPa）		0.25	0.6	1.0	1.6	2.5
试验压力	强度试验	0.375	0.9	1.5	2.4	3.75
	密封试验	0.275	0.66	1.1	1.76	2.75
适用介质		水
适用温度（℃）		≤80℃
介质流速		3m/s

主要零件材料

零件名称	材料
阀体、蝶板	灰铸铁、球墨铸铁、碳素钢
阀轴	不锈钢
密封圈	不锈钢、NBR
填料	NBR

执行标准

制造标准	JB/TB527-97、GB/T 12238-89
法兰标准	GB/T 17241。6-1998、GB2555-2556-81
结构长度标准	GB12221-89
检验标准	GB/T 13927-92

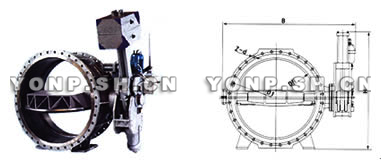

主要外形连接尺寸

DN	PN	D	D1	B	L	A	B	H
500	1.0	670	620	43	229	720	1650	1360
600	1.0	780	725	48	267	720	1730	1390
700	1.0	895	840	54	392	720	1800	1445
800	1.0	1015	950	58	318	720	1870	1485
900	1.0	1115	1050	61	330	720	2070	1865
1000	1.0	1230	1160	67	410	755	2165	1930
1200	1.0	1455	1380	65	470	905	2265	2030
1400	1.0	1675	1590	68	530	905	2665	2270
1200	0.6	1405	1340	65	470	755	2365	2025
1400	0.6	1630	1560	68	530	755	2665	2270
1600	0.6/0.25	1830	1760	68	600	905	2940	2380
1800	0.6/0.25	2045	1970	70	670	905	3325	2470
2000	0.25	2265	2180	54	760	905	3660	2370
2200	0.25	2475	2390	60	840	1123	4325	2940
2400	0.25	2685	2600	62	910	1123	4530	3000

HD741X液控蝶形止回阀用户订购提示：

1）、请提供您需订购的止回阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、HD741X液控蝶形止回阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供止回阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的HD741X液控蝶形止回阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：HD741X液控蝶形止回阀使用说明书
