当前位置: 首页 >>消防泵 >> XBD-L型立式单级多级单吸消防离心泵

XBD-L型立式单级多级单吸消防离心泵

XBD-L型立式单级(多级)单吸消防离心泵,简称:XBD-L消防泵。XBD-L型消防离心泵分单吸单级和单吸多级分段式二种,供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。主要用于消防系统增压送水,也可应用于厂矿给排水。输送液体的流量范围为5~80L/S,压力范围为0.2~2.25Mpa,配套功率范围为1.5~200KW,口径范围为ф50~ф250mm。

XBD-L型立式单级单吸消防离心泵
XBD-L型立式单级单吸消防离心泵

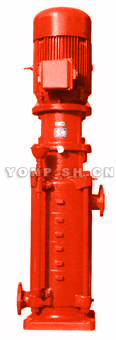

XBD-L型立式多级单吸消防离心泵
XBD-L型立式多级单吸消防离心泵

型号说明

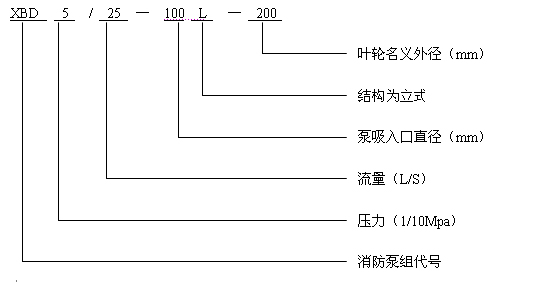

XBD-L消防泵型号说明
XBD-L消防泵型号说明

主要特点

1、 泵结构紧凑、体积小、外形美观、其立式结构决定安装占地面积小,其重心重合泵脚中心,因而增强了泵的运行稳定性和使用寿命。
2、 泵吸入口和吐出口均水平方向,简化了管路的连接。
3、 多级式可根据需要,吸入口和吐出口可安装成同方向或90°、180°、270°几个不同方向以满足不同的连接场合。(多级式详见多级式专用说明书)
4、 泵压力可根据需要增减水泵级数并切割叶轮外径予以满足,而不改变安装占地面积,这是其他泵类所不具有的。
5、 泵转子具有较小的绕度,运行平稳、振动小、噪音低、使用寿命长。 。

产品用途

XBD-L型消防泵主要用于消防系统管道增压送水。也可适用于工业和城市给排水,高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环增压空调制冷系统送水及设备配套等场合。

结构说明

XBD-L消防泵由电机和泵两部分组成,泵和电机同轴,泵结构包括泵体、叶轮、泵盖、机械密封等部件组成。泵进、出口在同一水平轴线上,且口径规格相同,装卸极为方便,占地面积小。泵设有安装底座,便于安装,增加泵运行稳定性。泵密封采用机械密封,具有密封可靠,无泄漏的特点。泵的轴向力由叶轮设平衡环来进行平衡。泵的进出口法兰按1.6Mpa压力设计,管路配套方便。
由电机和泵两部分组成。泵定子部分由进水段、中段、导叶、出水段、填料函体等零件组成。为防止定子磨损,定子上装有密封环、平衡套等,磨损后可用备件更换。转子部分由轴、中轮、平衡鼓等组成。转子下端为水润滑轴承,上部为角接触球轴承,泵的轴向力绝大部分由平衡鼓来承担,其余小部分残余轴下向力由角接触球轴承来承受。进水段、中段和出水段的结合面用纸垫通过拉紧达到密封,用户可根据需要选择。
泵旋转方向从驱动端向下看为逆时针转动。

XBD***/5-65L-***消防泵技术数据

型号 流量 Q (L/S) 压力 P (Mpa) 转速 n (r/min) 配用功率N (KW) 效率 η (%) 必需汽蚀余量r (m) 重量 (kg)
XBD3.2/5-65L-160 5 0.32 2900 4 63 2.5 75
XBD5/5-65L-200 5 0.5 2900 7.5 58 2.5 107
XBD8/5-65L-250 5 0.8 2900 15 50 2.5 180
XBD12.5/5-65L-315 5 1.25 2900 30 40 2.5 320
XBD***/5-65L-***消防泵结构说明

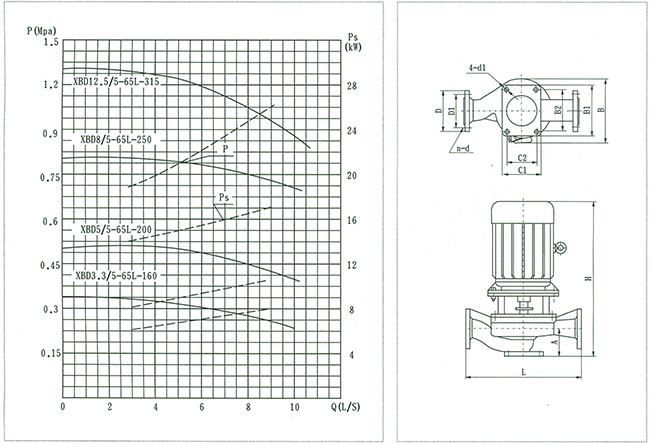

XBD***/5-65L-***消防泵结构说明
泵型号 外型尺寸及安装尺寸 进出口法兰尺寸 隔振器(垫)
L B H C1 B1 A C2 B2 4-d1 D D1 n-d 规格
XBD3.2/5-65L-160 380 305 570 140 200 100 100 160 4-ф18 ф185 ф145 4-ф18 SD61-0.5
XBD5/5-65L-200 400 350 635 140 200 105 100 160 4-ф18 ф185 ф145 4-ф18 SD61-0.5
XBD8/5-65L-250 460 435 785 160 220 110 120 180 4-ф18 ф185 ф145 4-ф18 JGD2-3
XBD12.5/5-65L-315 550 510 920 190 280 110 150 240 4-ф18 ф185 ф145 4-ф18 JGD2-3

XBD***/10-80L-***消防泵技术数据

型号 流量 Q (L/S) 压力 P (Mpa) 转速 n (r/min) 配用功率N (KW) 效率 η (%) 必需汽蚀余量r (m) 重量 (kg)
XBD3.2/10-80L-160 10 0.32 2900 7.5 69 3 105
XBD5/10-80L-200 10 0.5 2900 15 65 3 175
XBD8/10-80L-250 10 0.8 2900 22 57 3 240
XBD12.5/10-80L-315 10 1.25 2900 37 54 3 355
XBD***/10-80L-***消防泵结构说明

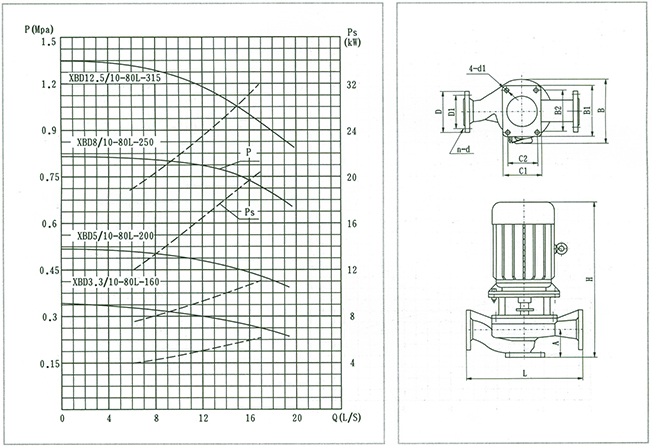

XBD***/10-80L-***消防泵结构说明
泵型号 外型尺寸及安装尺寸 进出口法兰尺寸 隔振器(垫)
L B H C1 B1 A C2 B2 4-d1 D D1 n-d 规格
XBD3.2/10-80L-160 400 360 660 140 200 125 100 160 4-ф18 ф200 ф160 8-ф18 SD61-0.5
XBD5/10-80L-200 450 430 795 140 200 125 100 160 4-ф18 ф200 ф160 8-ф18 SD2-3
XBD8/10-80L-250 500 465 870 160 220 130 120 180 4-ф18 ф200 ф160 8-ф18 JGD2-3
XBD12.5/10-80L-315 580 530 1000 190 280 130 150 240 4-ф18 ф200 ф160 8-ф18 JGD2-3

XBD***/25-100L-***消防泵技术数据

型号 流量 Q (L/S) 压力 P (Mpa) 转速 n (r/min) 配用功率N (KW) 效率 η (%) 必需汽蚀余量r (m) 重量 (kg)
XBD3.2/25-100L-160 25 0.32 2900 15 74 4.5 191
XBD5/25-100L-200 25 0.5 2900 22 72 4 245
XBD8/25-100L-250 25 0.8 2900 37 67 4 345
XBD12.5/25-100L-315 25 1.25 2900 75 33 4 689
XBD***/25-100L-***消防泵结构说明

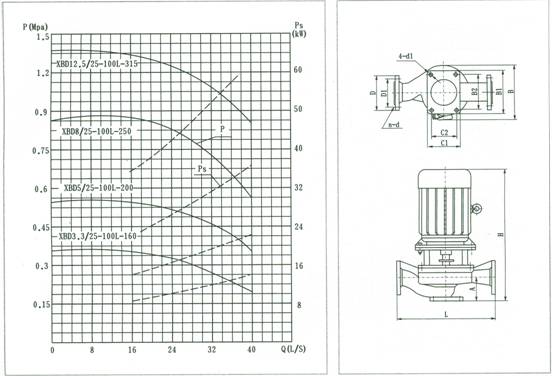

XBD***/25-100L-***消防泵结构说明
泵型号 外型尺寸及安装尺寸 进出口法兰尺寸 隔振器(垫)
L B H C1 B1 A C2 B2 4-d1 D D1 n-d 规格
XBD3.2/25-100L-160 500 430 835 160 220 160 120 180 4-ф18 ф220 ф180 8-ф18 JGD2-3
XBD5/25-100L-200 500 475 880 160 220 140 120 180 4-ф18 ф220 ф180 8-ф18 JGD2-3
XBD8/25-100L-250 500 520 115 190 280 155 150 240 4-ф18 ф220 ф180 8-ф18 JGD3-2
XBD12.5/25-100L-315 630 700 1235 250 300 165 210 260 4-ф18 ф220 ф180 8-ф18 JGD3-2

XBD***/40-125L-***消防泵技术数据

型号 流量 Q (L/S) 压力 P (Mpa) 转速 n (r/min) 配用功率N (KW) 效率 η (%) 必需汽蚀余量r (m) 重量 (kg)
XBD3.2/40-125L-160 40 0.32 2900 22 76 4 265
XBD5/40-125L-200 40 0.5 2900 37 75 5.5 395
XBD8/40-125L-250 40 0.8 2900 55 73 5 580
XBD12.5/40-125L-315 40 1.25 2900 90 70 5 790
XBD***/40-125L-***消防泵结构说明

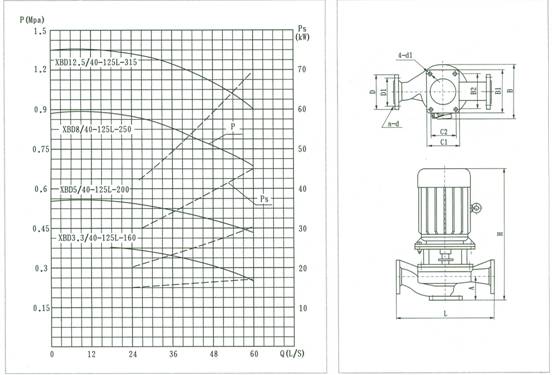

XBD***/40-125L-***消防泵结构说明
泵型号 外型尺寸及安装尺寸 进出口法兰尺寸 隔振器(垫)
L B H C1 B1 A C2 B2 4-d1 D D1 n-d 规格
XBD3.2/40-125L-160 520 460 920 190 280 175 150 240 4-ф22 ф250 ф210 8-ф18 JGD2-3
XBD5/40-125L-200 570 510 1040 250 300 175 210 260 4-ф22 ф250 ф210 8-ф18 JGD3-2
XBD8/40-125L-250 600 660 1180 270 320 170 230 280 4-ф22 ф250 ф210 8-ф18 JGD3-2
XBD12.5/40-125L-315 640 685 1350 300 350 180 230 280 4-ф22 ф250 ф210 8-ф18 JGD3-2

XBD***/50-150L-***消防泵技术数据

型号 流量 Q (L/S) 压力 P (Mpa) 转速 n (r/min) 配用功率N (KW) 效率 η (%) 必需汽蚀余量r (m) 重量 (kg)
XBD3.2/50-150L-315 50 0.32 1480 30 76 3.5 410
XBD5/50-150L-400 50 0.5 1480 45 73 3.5 490
XBD***/50-150L-***消防泵结构说明

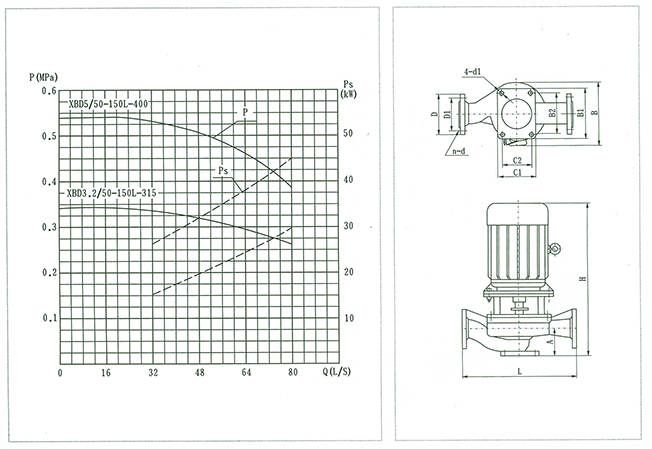

XBD***/50-150L-***消防泵结构说明
泵型号 外型尺寸及安装尺寸 进出口法兰尺寸 隔振器(垫)
L B H C1 B1 A C2 B2 4-d1 D D1 n-d 规格
XBD3.2/50-150L-315 800 530 1075 250 300 205 210 260 4-ф22 ф285 ф240 8-ф22 JGD3-3
XBD5/50-150L-400 820 595 1120 300 350 210 230 280 4-ф22 ф285 ф240 8-ф22 JGD3-3

XBD***/100-200L-***消防泵技术数据

型号 流量 Q (L/S) 压力 P (Mpa) 转速 n (r/min) 配用功率N (KW) 效率 η (%) 必需汽蚀余量r (m) 重量 (kg)
XBD3.2/100-200L-315 100 0.32 1480 55 78 3.5 417
XBD5/100-200L-400 100 0.5 1480 75 77 3.5 498
XBD***/100-200L-***消防泵结构说明

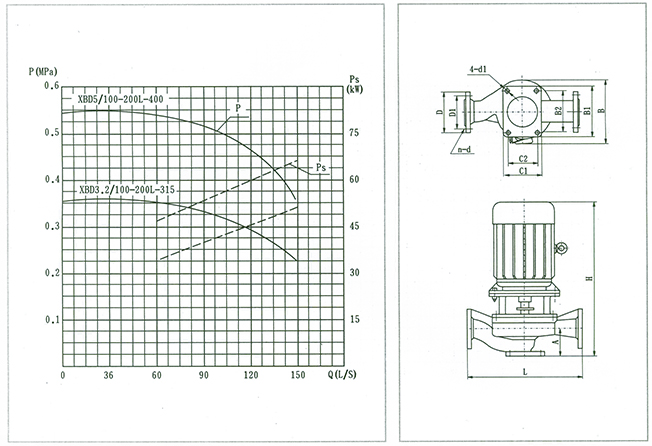

XBD***/100-200L-***消防泵结构说明
泵型号 外型尺寸及安装尺寸 进出口法兰尺寸 隔振器(垫)
L B H C1 B1 A C2 B2 4-d1 D D1 n-d 规格
XBD3.2/100-200L-315 800 530 1075 270 320 210 230 280 4-ф22 ф340 ф295 12-ф22 JGD3-3
XBD5/100-200L-400 820 595 1120 290 360 225 230 280 4-ф22 ф340 ф295 12-ф22 JGD3-3

产品主要材料

名 称 材料 标? 准
泵 体 铸铁 HT200 GB9439-88
球铁 QT400-18 GB1348-88
中 段 铸铁 HT200 GB9439-88
球铁 QT400-18 GB1348-88
叶 轮 铜合金(球铁) ZcuSn10Zn2 GB1176-88
不锈钢(钢) 2Cr13 GB3077-88
轴 封 填料 柔性石墨
机械密封 橡胶波纹管 博格曼DIN24960

上海永鹏水泵XBD-L型立式单级(多级)单吸消防离心泵客户订购提示:

1)、请提供您需订购的消防泵产品主要技术参数:流量、扬程、电机功率、材质或输送介质名称(根据水泵选型表)
2)、上海永鹏水泵网为您提供的"永鹏牌"XBD-L型立式单级(多级)单吸消防离心泵产品主要样本资料:产品图、总装图、外形尺寸图、性能参数表、外形尺寸表及技术标准等所有水泵相关技术资料仅供消防泵用户作选型参考。
3)、工程设计、施工、安装等实际应用及维护请以生产厂家上海永鹏SHYONP随机提供的最新XBD-L型立式单级(多级)单吸消防离心泵使用说明书为准,或来信来电技术咨询、索取所需图纸。
4)、请向我司免费索取解压密码后下载:XBD-L型立式单级(多级)单吸消防离心泵使用说明书。
