QDL、QDLF型不锈钢立式多级离心泵

QDL、QDLF型不锈钢立式多级离心泵（简称：QDL、QDLF不锈钢离心泵），系属轻型不锈钢制立式多级离心泵类产品。具有以下特点：
上海永鹏水泵提供的不锈钢立式多级离心泵低噪声：配置Y2型优型电机运行平稳，噪声低
无泄漏：特选机械密封，科学的加工工艺，专业技术的保证，实现了"无泄漏"的追求
拆装简便：刚性联轴器，花键泵轴设计，且重理相比铸铁泵减轻约50％，操作性更好
安装便捷：进、出水口在同一水平面，对管路要求降低，且管路使用更可靠，稳定性高
泵房建筑投资更少：在原来立式多级泵的基础上进行革新，体积小，占地面积小
避免贵州省水质的第二次污染：导流部件、轴等用不锈钢制造，克服了铸铁泵污染严重的缺点，保证了水质的质量
无锈蚀困扰：采用不锈钢套筒，更好的适应各种环境，永不生锈
寿命更长：不锈钢板材冲压、焊接叶轮，重量轻、平衡性好，运行稳定
维护费用低：采用水润承设计，运行更可靠，无须润滑保养
高效节能：更优水力模型、光滑的过流部件，大大提高了机械效率

QDL、QDLF不锈钢立式多级离心泵产品范围

说明/	QDL2	QDL4	QDL8	QDL16	QDL32
额定流量/ [m3/h]	2	4	8	16	32
额定流量/ [1/s]	0.56	1.1	2.2	4.4	8.9
流量范围/ [m3/h]	1～3.5	1.5～8	5～12	8～22	16～40
流量范围/ [1/s]	0.28～0.97	0.42～2.2	1.4～3.3	2.2～6.1	4.4～11.1
最大压力/ [bar]	23	21	21	22	26
电机功率/ [kw]	0.37～3	0.37～4	0.75～7.5	2.2～15	1.5～30
温度范围/ [°C]	-15～+120
最高效率	46	59	64	70	76
类型
QDL
QDLF
QDLF管路联接
DIN法兰	DN25	DN32	DN40	DN50	DN65
管螺纹

QDL、QDLF不锈钢立式多级离心泵应用范围

QDL/QDLF不锈钢立式多级离心泵是一种多功能产品，可以输送从自来水到工业液体的各种不同介质，适应于不同温度、流量和压力范围，QDL适应于无腐蚀性液体，QDLF适用于轻度腐蚀性液体。供水：水厂过滤器与输送、水厂分区送水、主管增压、高层建筑增压。工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸和碱。水处理：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池。灌溉：农田灌溉、喷灌、滴灌。

QDL、QDLF不锈钢立式多级离心泵运行条件

介质：稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。 液体温度：常温型-15°C至+70°C。 热水型：+70°C至+120°C。 环境温度：最高+40°C。 海拔：最高1000m。

QDL、QDLF不锈钢立式多级离心泵泵体与电机

QDL/QDLF为安装标准电机的非自吸不锈钢立式多级泵，电机轴通过泵头用联轴器直接与泵轴联接，拉杆螺栓将耐压筒、过流部件固定在泵头和进出水段之间，泵进出水口在泵底同一直线上；本泵可规格需要配置智能保护器，对泵干转、缺相、过载等进行有效保护。 电机为全封闭，风冷式二级标准电机。防护等级：IP55；绝缘等级：F； 标准电压：50Hz：1×220-230/240V；3×200-220/346-380V；3×220-240/380-415V；3×380-415V

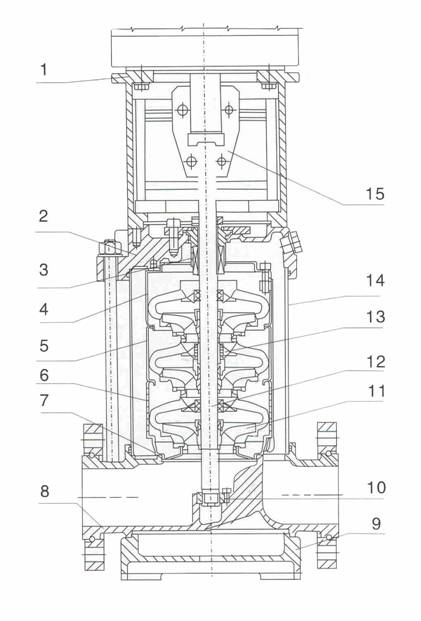

QDL、QDLF不锈钢立式多级离心泵截面图QDL,QDLF2,4

QDL、QDLF不锈钢立式多级离心泵材料QDL，QDLF2，4

序号	名称	材料	AISI	序号	名称	材料	AISI
1	电 机			9	底座	铸铁	ASTM25B
2	电 机 座	铸铁	ASTM25B	10	轴承	碳化钨	AISI304
3	机械密封			11	叶轮	不锈钢	AISI316
4	出口导流器	不锈钢	AISI304	12	轴	不锈钢	AISI304
5	带轴承座导流器	不锈钢 l	AISI304	13	叶轮隔	不锈钢	AISI304
6	导流器	不锈钢	AISI304	14	耐压筒	不锈钢
7	进口导流器	不锈钢	AISI304	15	联轴器	碳钢
8	泵座	不锈钢	ASTM25B		橡胶零件	FPM

QDL、QDLF多级泵截面图QDL，QDLF8,16

QDL、QDLF不锈钢立式多级离心泵材料QDL，QDLF8,16

序号	名称	材料	AISI ASTM
1	电 机
2	电 机 座	铸铁	ASTM25B
3	机械密封
4	出口导流器	不锈钢	AISI304
5	带轴承座导流器	不锈钢	AISI304
6	导流器	不锈钢	AISI304
7	进口导流器	不锈钢	AISI304
8	泵座	不锈钢	AISI304
9	底座	铸铁	ASTM25B
10	轴承	碳化钨
11	叶轮	不锈钢	AISI304
12	轴	不锈钢	AISI316
13	叶轮隔	不锈钢	AISI304
14	耐压筒	不锈钢
15	联轴器	碳钢
	橡胶零件	FPM

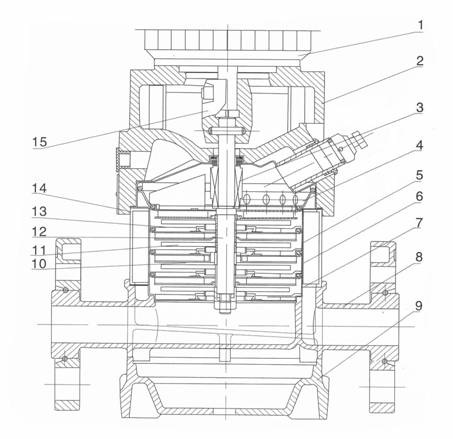

QDL、QDLF不锈钢立式多级离心泵截面图QDL,QDLF32

QDL、QDLF不锈钢立式多级离心泵材料QDL，QDLF32

序号	名称	材料	AISI ASTM
1	电 机 座	铸铁	ASTM25B
3	机械密封	碳化钨
4	出口导流器	不锈钢	AISI304
5	带轴承座导流器	不锈钢	AISI304
6	导流器	不锈钢	AISI304
7	进口导流器	不锈钢	AISI304
9	底座	铸铁	ASTM25B
10	下轴承	碳化钨
11	叶轮	不锈钢	AISI304
12	轴	不锈钢	AISI316
13	中间轴套	碳化钨
14	耐压筒	不锈钢	AISI304
15	联轴器	碳钢
	橡胶零件	FPM
QDL
2	泵端座	铸铁	ASTM25B

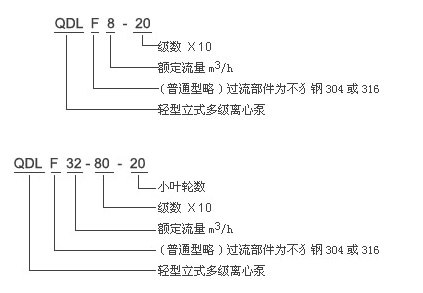

QDL、QDLF多级泵型号含义

QDL、QDLF多级泵最大进口压力

型号	最大进口压力
QDL, QDLF2
QDL,QDLF2-20	6[bar]
QDL,QDLF2-30～2-110	10[bar]
QDL,QDLF-130～2-260	15[bar]
QDL,QDLF4
QDL,QDLF4-20	6[bar]
QDL,QDLF4-30～4-100	10[bar]
QDL,QDLF4-120～4-220	15[bar]
QDL,QDLF8
QDL,QDLF8-20/1～8-60	6[bar]
QDL,QDLF8-80～8-200	10[bar]
QDL,QDLF16
QDL,QDLF16-20～16-30	6[bar]
QDL,QDLF16-40～16-160	10[bar]
QDL,QDLF32
QDL,QDLF32-10-1～32-20-2	3[bar]
QDL,QDLF32-20～32-40	4[bar]
QDL,QDLF32-50-2～32-100	10[bar]
QDL,QDLF32-110-2～32-140	15[bar]

QDL、QDLF多级泵最大工作压力

型号	曲线号
QDL,QDLF2
QDL,QDLF2-20～150	1
QDL,QDLF2-180～2-260	2
QDL,QDLF4
QDL,QDLF4-20～4-140	1
QDL,QDLF4-160～4-220	2
QDL,QDLF8
QDL,QDLF8-20/1～8-120	1
QDL,QDLF8-140～8-200	3
QDL,QDLF16
QDL,QDLF16-20～16-80	1
QDL,QDLF16-100～16-160	3
QDL,QDLF32
QDL,QDLF32-10-1～32-70	1
QDL,QDLF32-80-2～32-120	4
QDL,QDLF32-130-2～32-140	5

QDL、QDLF2系列多级泵尺寸和重量

泵型号	尺寸（毫米）					重量 （公斤）
	B1	B2	B1+ B2	D1	D2
QDL2-20	220	225	445	145	110	20
QDL2-30	238	225	463	145	110	20
QDL2-40	256	225	481	145	110	20
QDL2-50	274	225	499	145	110	20
QDL2-60	297	225	522	145	110	25
QDL2-70	315	225	540	145	110	25
QDL2-90	351	245	596	170	150	30
QDL2-110	387	245	632	170	150	30
QDL2-130	440	245	685	170	150	35
QDL2-150	476	245	721	170	150	35
QDL2-180	530	265	795	180	155	40
QDL2-220	602	265	867	180	155	45
QDL2-260	682	290	972	180	155	50

QDL、QDLF2系列多级泵性能表

泵型号	配用电机（KW）	Q m3/h	1	1.2	1.6	2.0	2.4	2.8	3.2	3.5
QDL2-20	0.37	Hm	18	17	16	15	13	12	10	8
QDL2-30	0.37		27	26	24	22	20	18	15	12
QDL2-40	0.55		36	35	33	30	26	24	20	16
QDL2-50	0.55		45	43	40	37	33	30	24	20
QDL2-60	0.75		53	52	50	45	40	36	30	24
QDL2-70	0.75		60	61	57	52	47	41	35	28
QDL2-90	1.1		80	78	73	67	61	54	45	37
QDL2-110	1.1		98	95	89	82	73	64	54	44
QDL2-130	1.5		116	114	106	98	89	78	65	52
QDL2-150	1.5		134	130	123	112	100	90	73	60
QDL2-180	2.2		161	157	148	136	121	108	91	76
QDL2-220	2.2		197	192	180	165	148	130	110	90
QDL2-260	3.0		232	228	214	198	179	158	130	110

QDL、QDLF4系列多级泵尺寸和重量

泵型号	尺寸（毫米）					重量 （公斤）
	B1	B2	B1+ B2	D1	D2
QDL4-20	235	225	460	145	110	20
QDL4-30	265	225	490	145	110	20
QDL4-40	295	225	520	145	110	20
QDL4-50	325	245	570	170	150	20
QDL4-60	350	245	595	170	150	20
QDL4-80/7	420	245	665	170	150	25
QDL4-80	420	245	665	170	150	25
QDL4-100	475	265	740	180	155	30
QDL4-120	530	265	795	180	155	30
QDL4-160/4	645	290	935	180	155	35
QDL4-160	645	290	935	180	155	35
QDL4-190	725	325	1050	210	180	35
QDL4-220	805	325	1130	210	180	40

QDL、QDLF4系列多级泵性能表

泵型号	配用电机（KW）	Q m3/h	1.5	2.0	3.0	4.0	5.0	6.0	7.0	8.0
QDL4-20	0.37	Hm	19	18	17	15	13	10	8	6
QDL4-30	0.55		28	27	26	24	20	18	13	10
QDL4-40	0.75		38	36	34	32	27	24	19	13
QDL4-50	1.1		47	45	43	40	34	31	23	17
QDL4-60	1.1		56	54	52	48	41	37	28	20
QDL4-80/7	1.5		66	63	61	56	48	43	33	24
QDL4-80	1.5		74	72	70	64	55	50	38	27
QDL4-100	2.2		96	90	87	81	71	62	48	34
QDL4-120	2.2		114	108	104	95	85	75	58	41
QDL4-160/4	3.0		136	126	122	112	101	89	68	48
QDL4-160	3.0		152	144	140	129	115	101	78	55
QDL4-190	4.0		183	171	168	153	137	122	93	67
QDL4-220	4.0		211	200	192	178	160	138	108	79

QDL、QDLF8系列多级泵尺寸和重量

泵型号	尺寸（毫米）						重量 （公斤
	B1	B2	B1+ B2	D1	D2	D3
QDL8-20	350	225	575	145	110		25
QDL8-30	380	245	625	170	150		30
QDL8-40	425	245	670	170	150		30
QDL8-50	455	265	720	180	155		40
QDL8-60	485	265	750	180	155		40
QDL8-80	550	290	840	180	155		45
QDL8-100	610	325	935	210	180		55
QDL8-120	670	325	995	210	180		55
QDL8-140	750	395	1145	230	190	300	80
QDL8-160	810	395	1205	230	190	300	80
QDL8-180	870	435	1305	270	210	300	90
QDL8-200	930	435	1365	270	210	300	90

QDL、QDLF8系列多级泵性能表

泵型号	配用电机（KW）	Q m3/h	5	6	7	8	9	10	11	12
QDL8-20	0.75	Hm	21	20	19	18	17	16	15	14
QDL8-30	1.1		31	30	29	28	26	24	23	20
QDL8-40	1.5		41	40	39	37	35	32	30	27
QDL8-50	2.2		52	50	48	46	44	41	37	34
QDL8-60	2.2		62	60	58	55	53	49	45	41
QDL8-80	3.0		83	80	78	74	70	65	60	54
QDL8-100	4.0		104	100	97	92	88	80	75	68
QDL8-120	4.0		125	120	116	110	105	97	90	81
QDL8-140	5.5		146	140	136	129	123	113	105	95
QDL8-160	5.5		166	160	155	147	140	130	120	108
QDL8-180	7.5		187	180	175	166	158	146	135	122
QDL8-200	7.5		208	200	194	185	175	162	150	135

QDL、QDLF16系列多级泵尺寸和重量

泵型号	尺寸（毫米）						重量 （公斤
	B1	B2	B1+ B2	D1	D2	D3
QDL16-30/2	455	265	720	180	155		40
QDL16-30	455	290	745	180	155		50
QDL16-40	500	325	825	210	180		55
QDL16-50	565	395	960	230	190	300	70
QDL16-60	610	395	1005	230	190	300	75
QDL16-70	655	435	1090	270	210	300	80
QDL16-80	700	435	1135	270	210	300	80
QDL16-100	820	490	1310	330	255	350	115
QDL16-120	910	490	1400	330	255	350	115
QDL16-140	1000	490	1490	330	255	350	160
QDL16-160	1090	490	1580	330	255	350	165

QDL、QDLF16系列多级泵性能表

泵型号	配用电机（KW）	Q m3/h	8	10	12	14	16	18	20	22
QDL16-30/2	2.2	Hm	28	27	26	25	23	21	19	17
QDL16-30	3.0		42	41	39	37	35	32	29	26
QDL16-40	4.0		56	54	52	50	47	44	38	34
QDL16-50	5.5		69	68	65	62	59	54	48	43
QDL16-60	5.5		83	81	78	75	70	64	58	52
QDL16-70	7.5		97	95	92	87	82	75	68	61
QDL16-80	7.5		111	108	105	100	94	86	77	70
QDL16-100	11		139	136	131	125	118	108	97	87
QDL16-120	11		167	163	157	150	141	129	116	105
QDL16-140	15		194	190	184	175	165	151	136	122
QDL16-160	15		222	217	210	200	189	173	155	140

QDL、QDLF多级泵并联运行

将多台泵并联取代一台大泵可能更具优越性。在变流量系统中，适应系统所需工作点。增加供水可能性，因为当泵出故障时，仅影响系统的部分流量 检查确保不会/没有处于气蚀状态 如果工作需求变化考虑将两台或更多台并联

上海永鹏水泵QDL、QDLF型不锈钢立式多级离心泵客户订购提示：

1）、请提供您需订购的多级泵产品主要技术参数：流量、扬程、电机功率、材质或输送介质名称（根据水泵选型表）
2）、上海永鹏水泵网为您提供的"永鹏牌"QDL、QDLF型不锈钢立式多级离心泵产品主要样本资料：产品图、总装图、外形尺寸图、性能参数表、外形尺寸表及技术标准等所有水泵相关技术资料仅供多级泵用户作选型参考。
3）、工程设计、施工、安装等实际应用及维护请以生产厂家上海永鹏SHYONP随机提供的最新QDL、QDLF型不锈钢立式多级离心泵使用说明书为准，或来信来电技术咨询、索取所需图纸。
4）、请向我司免费索取解压密码后下载：QDL、QDLF型不锈钢立式多级离心泵使用说明书。
