A41H/Y不锈钢弹簧微启式安全阀

用途　

A41H型弹簧微启式安全阀适用于工作温度≤300℃的空气、石油、水等介质的设备和管路上。A41Y16/25/40P型弹簧微启式安全阀适于工作温度≤200℃有腐蚀性介质的设备和管路上。A47H型弹簧微启式安全阀适于温度≤350℃的蒸汽、空气、水等介质的设备和管路上。当设备和管路内压力超过允许值时，A41H型弹簧微启式安全阀将自动开启，继而全量排放；当压力降低到规定值时，A41H型弹簧微启式安全阀会自动关闭，保证设备和管路的安全运行。

主要零部件材料　

NO.	零件名称 Name of part	A41H-C⁄KA41Y-C 材料　Materials	A41Y-P⁄KA41Y-P 材料　Materials	A41Y-R⁄KA41Y-C 材料　Materials
1	阀体　Body	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	阀座　Nozzle	ZG2Cr13⁄1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
3	调节圈　Adjusting ring	ZG2Cr13⁄1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
4	阀瓣　Disc	2Cr13⁄1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	导向套　Guide sleeve	ZG2Cr12⁄1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
6	阀盖　Bonnet	ZG230-450	ZG230-450	ZG230-450
7	弹簧 Spring	50CrVA	50CrVA包覆氟塑料　Coated Teflon	50CrVA包覆氟塑料　Coated Teflon
8	阀杆　Stem	2Cr13	2Cr13	1Cr18Ni12Mo2Ti
9	调整螺杆　Adjusting bolt	45	2Cr13	2Cr13
10	保护罩　Cap	G200-400	ZG200-400	G200-400
11	密封面材料　Sealing surface of material	堆焊　D507	堆焊Co基硬质合金　Depositing stellite

注：K….表示抗硫安全阀。

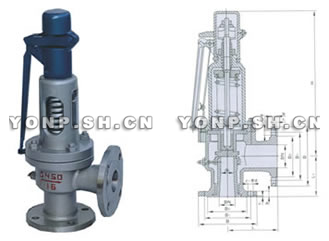

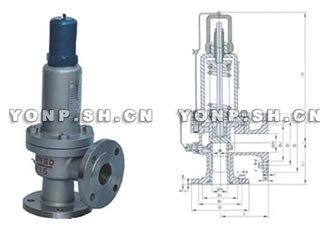

外形及连接尺寸

公称通径DN(mm) Nominaldi ameter	尺寸 Dimensions(mm)
	do	L	L1	DN’
25	20	100	85	25
32	25	115	100	32
40	32	120	110	40
50	40	135	120	50
65	50	140	130	65
80	65	160	135	80
100	80	170	160	100
125	100	190	190	125
150	125	205	195	150
200	150	240	245	200

A41H/Y不锈钢弹簧微启式安全阀用户订购提示：

1）、请提供您需订购的安全阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、A41H/Y不锈钢弹簧微启式安全阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供安全阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的A41H/Y不锈钢弹簧微启式安全阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：A41H/Y不锈钢弹簧微启式安全阀使用说明书
