V230Y2122型自力式微压调节阀

别名:ZZYVP带指挥器自力式微压调节阀,自力式微压控制阀,自力式微压氮封阀

产品概述:

V230Y2122型自力式微压调节阀主要由控制阀,执行器和指挥器组成,是一种无需外加能源,利用被调介质自身压力为动力源,进行自动调节压力恒定的节能型产品,上海永鹏实业生产的自力式微压调节阀控制的调节精度高,比一般自力式调压高一倍左右,适合在控制精度要求较高的场合。(B)控制阀后压力 (K)控制阀前压力

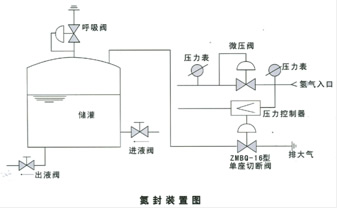

产品及安装简图

 自力式微压调节阀
自力式微压调节阀
自力式微压调节阀结构图1
自力式微压调节阀结构图1
自力式微压调节阀结构图2
自力式微压调节阀结构图2

主要零件材料:

阀 体:ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12MoTi
阀 芯:1Cr18Ni9Ti、Cr18Ni12Mo2Ti
阀 座:1Cr18Ni9Ti、Cr18Ni12Mo2Ti
阀 杆:1Cr18Ni9Ti、Cr18Ni12Mo2Ti
膜 盖:A3、1Cr18Ni9Ti
膜 片:丁腈橡胶、耐油橡胶、氟橡胶

主要技术参数:

公称通径DN(mm) 20 25 40 50 65 80 100
阀座直径(mm) 6 15 20 25 32 40 50 65 80 100
额定流量系数Kv 3.2 5 8 11 20 32 50 80 100 160
压力调节范围Kpa 0.5~5.5、 5~10、 9~14、 13~19、18~24、24~28 27~33、 31~38、 36~44、 42~51、 49~58、 56~66
公称压力PN(Mpa) 1.0 1.6
被调介质温度 ≤80
调节精度(%) ±10
允许泄漏量 10-4×阀额定容量

主要外形尺寸

公称通径DN 20 25 32 40 50 65 80 100
A 395
H 680 690 710 720 735 797 837 1050
L 185 200 205 222 254 276 298 352
法兰标准 GB:1.6、2.5、4.0Mpa ANSI:150、 JIS:10K

注:本表法兰距离以PN16为依据

V230Y2122型自力式微压调节阀用户订购提示:

1)、请提供您需订购的调节阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、V230Y2122型自力式微压调节阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供调节阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的V230Y2122型自力式微压调节阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:V230Y2122型自力式微压调节阀使用说明书
