LHAFE/LHAFW/LVAFW吸吮式自清洗水用过滤器

概述

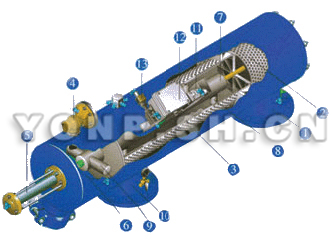

需过滤的水自入水口①进入过滤器，经粗滤网②滤掉较大的颗粒杂质，进入细滤网③，自出水口⑩流出。经过细滤网时，水中的杂质在细滤网内表面逐渐形成杂质层，导致在细滤网的内、外两侧形成了一个压差。当这个压差(△P)达到压差表○11的预设值时，自动清洗功能被启动。排污阀④打开，在压差的作用下，滤网表面的杂质，经吸咀⑧、集污器⑦、液压马达室⑥、由排污阀排出。当水流经过液压马达⑨时，带动集污器及吸咀同时进行轴向及旋转运动，将整个细精滤网内表面清洗干净。排污阀在一个自清洗周期结束时关闭，此时，增加的管道压力会使液压活塞⑤回到其初始位置，过滤器开始准备下一个自清洗周期。
在自清洗过程中，过滤后的净水由出水口持续流出。电子控制系统○12通过压差表、电磁阀○13控制自清洗过程。如果一次自清洗周期后，压差并无改变，第二次自清洗过程将会在30秒后进行。电子控制系统加装了手动清洗按扭。
电机驱动型吸污原理同上，只是集污器由电机驱动。

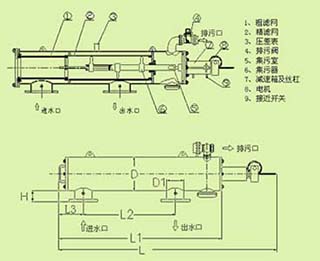

卧式电动驱动系列

技术参数(流量由水质及过滤精度决定)
型号	进出口	流量m3/h	重量Kg	D	D1	H	L	L1	L2	L3
LHAFE-3	80	40	120	325	89	150	2060	1510	800	225
LHAFE-4	100	80	130	325	108	150	2085	1535	800	235
LHAFE-6	150	150	150	325	159	150	2570	2020	1200	260
LHAFE-8	200	300	170	325	219	150	2595	2045	1200	285
LHAFE-10	250	400	250	426	273	150	2650	2100	1200	310
LHAFE-12	300	600	360	480	325	150	2750	2150	1200	335
LHAFE-14	900	900	380	480	377	150	2950	2400	1400	360
LHAFE-16	400	1100	450	630	426	150	3010	2460	1400	385

特点
1．全自动的自清洗功能：liosun自清洗过滤器是利用系统自身的供水，通过内部压差来清洗滤网，不需任何外来能源；
2．不间断供水: 反冲洗时整个系统供水不间断。反冲洗所耗水量极少,是过滤出水量的1%；
3．过滤精度准确：过滤精度可在30µm～3000µm进行选择；
4．压力损失小:因为过滤面积大于其他类型过滤器，所以压力损失相对较小；
5．反冲洗可靠：多种控制方式，手动、压差、时间、PLC控制等选择；
6．安装经济简单：结构形式多样，适合现场各种情况的安装，维护简单，运行可靠。
性能
1．最小工作压力：0.25MPa
2．最高工作压力：1.0MPa
3．最高工作温度：65℃
4．碳钢外壳，内外表面喷塑防腐
5．PVC骨架复合不锈钢丝网
可选性能
1．最高工作压力：1.6 MPa ；2.5 MPa
2．最高工作温度：90℃
3．滤网可选全不锈钢或其他合金结构材质
4．若粗颗粒污物较多，可选高压泵辅助反冲洗结构，粗滤带反冲洗结构
5．可选可编程序控制器及水力控制器控制

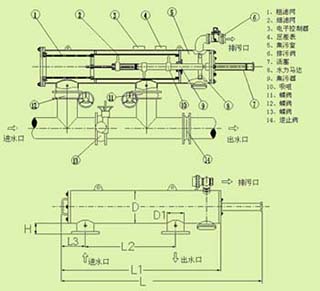

卧式水力驱动系列

技术参数(流量由水质及过滤精度决定)
型号	进出口	流量m3/h	重量Kg	D	D1	H	L	L1	L2	L3
LHAFW-3	80	40	120	325	89	150	1940	1510	800	225
LHAFW-4	100	80	130	325	108	150	1965	1535	800	235
LHAFW-6	150	150	150	325	159	150	2450	2020	1200	260
LHAFW-8	200	300	170	325	219	150	2475	2045	1200	285
LHAFW-10	250	400	250	430	273	150	2530	2100	1200	310
LHAFW-12	300	600	360	430	325	150	2580	2150	1200	335
LHAFW-14	900	900	380	430	377	150	2830	2400	1400	360
LHAFW-16	400	1100	450	550	426	150	2890	2460	1400	385

特点
1．全自动的自清洗功能：liosun自清洗过滤器是利用系统自身的供水，通过内部压差来清洗滤网，不需任何外来能源；
2．不间断供水: 反冲洗时整个系统供水不间断。反冲洗所耗水量极少,是过滤出水量的1%；
3．过滤精度准确：过滤精度可在30µm～3000µm进行选择；
4．压力损失小:因为过滤面积大于其他类型过滤器，所以压力损失相对较小；
5．反冲洗可靠：多种控制方式，手动、压差、时间、PLC控制等选择；
6．安装经济简单：结构形式多样，适合现场各种情况的安装，维护简单，运行可靠。
性能　
1．最小工作压力：0.25MPa
2．最高工作压力：1.0MPa
3．最高工作温度：65℃
4．碳钢外壳，内外表面喷塑防腐
5．PVC骨架复合不锈钢丝网
可选性能
1．最高工作压力：1.6 MPa ；2.5 MPa
2．最高工作温度：90℃
3．滤网可选全不锈钢或其他合金结构材质
4．若粗颗粒污物较多，可选高压泵辅助反冲洗结构，粗滤带反冲洗结构
5．可选可编程序控制器及水力控制器控制

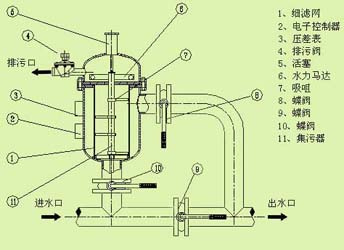

立式水力驱动型

技术参数(流量由水质及过滤精度决定)
型号	进出口	流量m3/h	重量Kg	H	H1	H2	L	D
LVAFW-2	50	15	28	890	260	226	280	350
LVAFW-3	80	35	30	1090	460	226	280	350
LVAFW-4	100	60	32	1090	460	226	280	350
LVAFW-6	150	100	68	1694	700	416	354	407
LVAFW-8	200	200	75	1694	700	416	354	407

特点
1．全自动的自清洗功能：liosun自清洗过滤器是利用系统自身的供水，通过内部压差来清洗滤网，不需任何外来能源；
2．不间断供水: 反冲洗时整个系统供水不间断。反冲洗所耗水量极少,是过滤出水量的1%；
3．过滤精度准确：过滤精度可在30µm～3000µm进行选择；
4．压力损失小:因为过滤面积大于其他类型过滤器，所以压力损失相对较小；
5．反冲洗可靠：多种控制方式，手动、压差、时间、PLC控制等选择；
6．安装经济简单：结构形式多样，适合现场各种情况的安装，维护简单，运行可靠。
性能
1．最小工作压力：0.25MPa
2．最高工作压力：1.0MPa
3．最高工作温度：65℃
4．碳钢外壳，内外表面喷塑防腐
5．PVC骨架复合不锈钢丝网
可选性能
1．最高工作压力：1.6 MPa ；2.5 MPa
2．最高工作温度：90℃
3．滤网可选全不锈钢或其他合金结构材质
4．若粗颗粒污物较多，可选高压泵辅助反冲洗结构，粗滤带反冲洗结构
5．可选可编程序控制器及水力控制器控制
