CS1/41H/CS1/45Y空气疏水阀

CS1/41H/CS1/45Y空气疏水阀
CS1/41H/CS1/45Y空气疏水阀

产品介绍

空气疏水阀是用于压缩空气系统自动疏水和排油污的疏水阀。它是根据空气和液体的密度差原理工作的, 主要有自由浮球式、杠杆浮球式、倒吊(置)桶式等疏水阀。为了保证凝结水能迅速流入空气疏水阀,浮球式空气 疏水阀都带安装平衡管。浮球式空气疏水阀设有排油污顶针,可用于人工捡查和排油污。空气疏水阀新安装 时要在疏水阀内加水,疏水阀才能正常工作。

主要性能和零部件

CS1/41H/CS1/45Y空气疏水阀主要性能和零部件

型号 规格 外型尺寸表

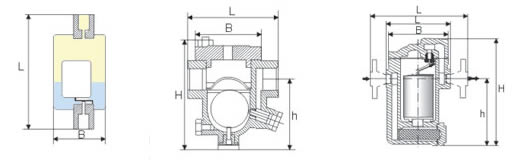

CS1/41H/CS1/45Y空气疏水阀外形尺寸图
CS1/41H/CS1/45Y空气疏水阀外形尺寸图
型      号 通径
(m m)
疏水量
(kg/h)
连接方式 外形尺寸
L H h w
CS11H-16P
杠杆浮球式
15 50-300 螺纹 184     70
20 184     70
25 184     70
CS11H-16-II
CS11H-16C-II
自由浮球式
15 100-800 螺纹 150 190 122 110
20 150 190 122 110
25 150 190 122 110
CS41H-16-II
CS41H-16C-II
自由浮球式
15 100-800 法兰 230 210 135 160
20 230 210 135 160
25 230 210 135 160
CS41H-16-III
CS41H-16C-III
自由浮球式
25 200-2200 法兰 270 270 190 205
32 280 285 195 205
40 280 285 195 205
50 290 295 200 205
(881)
CS15Y-16-Ⅰ
CS15Y-16C-Ⅰ
倒吊(置)桶式
15 50-450 螺纹 128 176 106 98
20 128 176 106 98
25 128 176 106 98
(882)
CS15Y-16-Ⅱ
CS15Y-16C-Ⅱ
倒吊(置)桶式
15 100-800 螺纹 166 236 138 150
20 166 236 138 150
25 166 236 138 150
(882F)
CS45Y-16-Ⅱ
CS45Y-16C-Ⅱ
倒吊(置)桶式
15 100-800 法兰 210 236 138 150
20 210 236 138 150
25 210 236 138 150
(883)
CS15Y-16-Ⅲ
CS15Y-16C-Ⅲ
倒吊(置)桶式
25 300-1900 螺纹 198 306 186 182
32 198 306 186 182
40 198 306 186 182
(883F)
CS45Y-16-Ⅲ
CS45Y-16C-Ⅲ
倒吊(置)桶式
25 300-1900 螺纹 260 306 186 182
32 260 306 186 182
40 260 306 186 182
50 260 306 186 182

(括号内为国外对应型号) 法兰连接按HG20592-97或HG20615-97标准制造或按用户要求制造

上海永鹏阀门CS1/41H/CS1/45Y空气疏水阀用户订购提示:

1)、请提供您需订购的疏水阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、上海永鹏阀门网为您提供的"永鹏牌"CS1/41H/CS1/45Y空气疏水阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供疏水阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的CS1/41H/CS1/45Y空气疏水阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:CS1/41H/CS1/45Y空气疏水阀使用说明书
