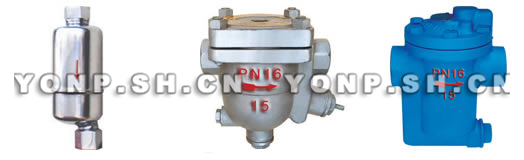

CS1/41H/CS1/45Y空气疏水阀

产品介绍

空气疏水阀是用于压缩空气系统自动疏水和排油污的疏水阀。它是根据空气和液体的密度差原理工作的， 主要有自由浮球式、杠杆浮球式、倒吊（置）桶式等疏水阀。为了保证凝结水能迅速流入空气疏水阀，浮球式空气 疏水阀都带安装平衡管。浮球式空气疏水阀设有排油污顶针，可用于人工捡查和排油污。空气疏水阀新安装 时要在疏水阀内加水，疏水阀才能正常工作。

主要性能和零部件

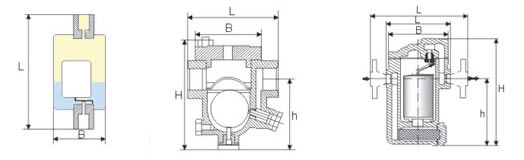

型号 规格 外型尺寸表

型      号	通径 （m m）	疏水量 （kg/h）	连接方式	外形尺寸
				L	H	h	w
CS11H-16P 杠杆浮球式	15	50-300	螺纹	184			70
	20			184			70
	25			184			70
CS11H-16-II CS11H-16C-II 自由浮球式	15	100-800	螺纹	150	190	122	110
	20			150	190	122	110
	25			150	190	122	110
CS41H-16-II CS41H-16C-II 自由浮球式	15	100-800	法兰	230	210	135	160
	20			230	210	135	160
	25			230	210	135	160
CS41H-16-III CS41H-16C-III 自由浮球式	25	200-2200	法兰	270	270	190	205
	32			280	285	195	205
	40			280	285	195	205
	50			290	295	200	205
（881） CS15Y-16-Ⅰ CS15Y-16C-Ⅰ 倒吊（置）桶式	15	50-450	螺纹	128	176	106	98
	20			128	176	106	98
	25			128	176	106	98
（882） CS15Y-16-Ⅱ CS15Y-16C-Ⅱ 倒吊（置）桶式	15	100-800	螺纹	166	236	138	150
	20			166	236	138	150
	25			166	236	138	150
（882F） CS45Y-16-Ⅱ CS45Y-16C-Ⅱ 倒吊（置）桶式	15	100-800	法兰	210	236	138	150
	20			210	236	138	150
	25			210	236	138	150
（883） CS15Y-16-Ⅲ CS15Y-16C-Ⅲ 倒吊（置）桶式	25	300-1900	螺纹	198	306	186	182
	32			198	306	186	182
	40			198	306	186	182
（883F） CS45Y-16-Ⅲ CS45Y-16C-Ⅲ 倒吊（置）桶式	25	300-1900	螺纹	260	306	186	182
	32			260	306	186	182
	40			260	306	186	182
	50			260	306	186	182

（括号内为国外对应型号） 法兰连接按HG20592-97或HG20615-97标准制造或按用户要求制造

上海永鹏阀门CS1/41H/CS1/45Y空气疏水阀用户订购提示：

1）、请提供您需订购的疏水阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、上海永鹏阀门网为您提供的"永鹏牌"CS1/41H/CS1/45Y空气疏水阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供疏水阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的CS1/41H/CS1/45Y空气疏水阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：CS1/41H/CS1/45Y空气疏水阀使用说明书
