H72不锈钢对夹升降式止回阀

特点用途

H72不锈钢对夹升降式止回阀由阀体、阀瓣、弹簧等组成，可以水平或垂直安装于多种管路系统，防止介质倒流作用，H72不锈钢对夹升降式止回阀具有结构短、体积小、质量轻；阀瓣关闭快速，水锤压力小；流道通畅，流体阻力小；动作灵敏，密封性能好。H72不锈钢对夹升降式止回阀广泛适用于各类流体介质的管道防止回流

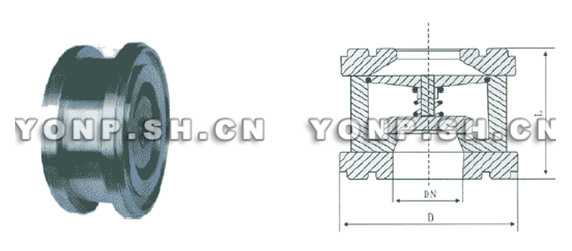

主要外型尺寸

公称 压力	1.0MPa1.6 MPa			2.5 MPa			4.0 MPa
公称 通径 DN（mm）	尺寸（mm）		重量 （㎏）	尺寸（mm）		重量 （㎏）	尺寸（mm）		重量 （㎏）
	L	D		L	D		L	D
15	35	52	1.0	35	52	1.0	35	52	1.0
20	38	62	1.5	38	62	1.5	38	62	1.5
25	44	72	2.1	44	72	2.1	44	72	2.1
32	50	83	3.0	50	83	3.0	50	83	3.0
40	57	93	4.0	57	93	4.0	57	93	4.0
50	63	108	5.0	63	108	5.0	63	108	5.0
65	68	128	6.0	68	128	6.0	68	128	6.0
80	72	142	7.1	72	142	7.1	72	142	7.1
100	84	162	9.2	84	168	9.2	84	168	10
125	115	192	12.5	115	194	12.5	115	194	14.0
150	136	218	22	136	224	22	136	224	23.5
200	171	273	35	171	284	37	171	291	39

H72不锈钢对夹升降式止回阀用户订购提示：

1）、请提供您需订购的止回阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、H72不锈钢对夹升降式止回阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供止回阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的H72不锈钢对夹升降式止回阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：H72不锈钢对夹升降式止回阀使用说明书
