QSP型全不锈钢潜水电泵
QSP型全不锈钢潜水电泵，简称：QSP潜水电泵。除了保持QS型产品的传统特点外，过流部件及外部零件材质均采用精铸件（灰铸铁 HT250）。泵出水口采用圆形法兰结构，电机为F级绝缘，适用于音乐喷泉等场合对电机频繁启动的要求，叶轮具有防松装置，不怕反转。

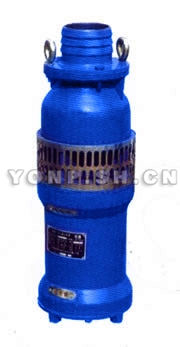

QSP型全不锈钢潜水电泵

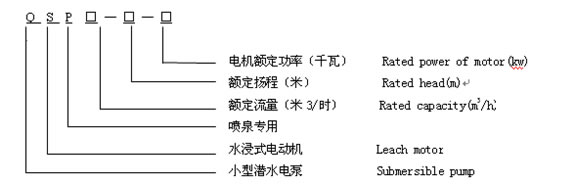

QSP潜水电泵型号说明
QSP潜水电泵型号说明

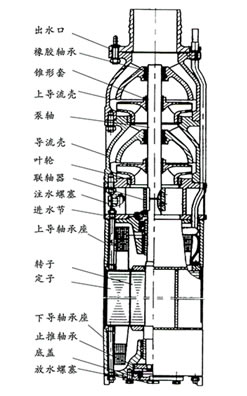

QSP65-20-5.5型全不锈钢潜水电泵结构图
QSP潜水电泵结构简图
| 尺寸 型号 |
L mm |
Dmax mm |
D mm |
n—d mm |
| QSP100-4.5-2.2 | 571 | 236 | 165 | 6-Φ9 |
| QSP65-7-2.2 | 617 | 236 | 165 | 6-Φ9 |
| QSP25-17-2.2 | 541 | 246 | 110 | 4-Φ14 |
| QSP15-26-2.2 | 545 | 248 | 100 | 4-Φ14 |
| QSP160-4-3 | 648 | 246 | 184 | 6-Φ9 |
| QSP100-6-3 | 664 | 236 | 165 | 6-Φ9 |
| QSP65-10-3 | 642 | 236 | 165 | 6-Φ9 |
| QSP40-16-3 | 580 | 260 | 130 | 4-Φ14 |
| QSP25-26-3 | 562 | 253 | 110 | 4-Φ14 |
| QSP15-36-3 | 571 | 261 | 110 | 4-Φ14 |
| QSP12.5-40-3 | 580 | 265 | 110 | 4-Φ14 |
| QSP25-26-3.5 | 562 | 253 | 110 | 4-Φ14 |
| QSP30-30-3.5 | 587 | 253 | 110 | 4-Φ14 |
| QSP40-21-3.5 | 588 | 253 | 120 | 4-Φ14 |
| QSP40-25-4 | 588 | 280 | 130 | 4-Φ14 |
| QSP25-34-4 | 615 | 285 | 110 | 4-Φ14 |
| QSP200-4-4 | 673 | 248 | 190 | 6-Φ9 |
| QSP65-15-4 | 587 | 250 | 165 | 6-Φ9 |
| QSP12.5-50-4 | 602 | 305 | 110 | 4-Φ14 |
| QSP40-30-5.5 | 687 | 318 | 130 | 4-Φ14 |
| QSP100-12-5.5 | 726 | 261 | 170 | 6-Φ9 |
| QSP25-40-5.5 | 616 | 306 | 110 | 4-Φ14 |
| QSP20-50-5.5 | 616 | 306 | 110 | 4-Φ14 |
| QSP65-20-5.5 | 688 | 318 | 150 | 4-Φ18 |
| QSP200-9-7.5 | 857 | 250 | 190 | 6-Φ9 |
| QSP65-26-7.5 | 751 | 320 | 150 | 4-Φ18 |
| QSP40-40-7.5 | 760 | 305 | 130 | 4-Φ14 |
| QSP250-7-7.5 | 857 | 250 | 190 | 6-Φ9 |
QSP65-20-5.5型全不锈钢潜水电泵安装尺寸参数
| 尺寸 型号 |
额定流量 m3/h |
额定扬程 m |
额定功率 kw |
额定电压 v |
额定电流 A |
转速 r/min |
出水口径 | 电缆长度m | 整机重量 ㎏ |
|
| mm | inch | |||||||||
| QSP100-4.5-2.2 | 100 | 4.5 | 2.2 | 380 | 5.7 | 2860 | 125 | 5 | 10 | 42 |
| QSP65-7-2.2 | 65 | 7 | 2.2 | 380 | 5.7 | 2860 | 102 | 4 | 10 | 46 |
| QSP25-17-2.2 | 25 | 17 | 2.2 | 380 | 5.7 | 2860 | 65 | 2.5 | 10 | 46 |
| QSP15-26-2.2 | 15 | 26 | 2.2 | 380 | 5.7 | 2860 | 65 | 2.5 | 10 | 46 |
| QSP160-4-3 | 160 | 4 | 3.0 | 380 | 7 | 2860 | 150 | 6 | 10 | 47 |
| QSP100-6-3 | 100 | 6 | 3.0 | 380 | 7 | 2860 | 125 | 5 | 10 | 52 |
| QSP65-10-3 | 65 | 10 | 3.0 | 380 | 7 | 2860 | 75 | 3 | 10 | 49 |
| QSP40-16-3 | 40 | 16 | 3.0 | 380 | 7 | 2860 | 75 | 3 | 10 | 51 |
| QSP25-26-3 | 25 | 26 | 3.0 | 380 | 7 | 2860 | 65 | 2.5 | 10 | 50 |
| QSP15-36-3 | 15 | 36 | 3.0 | 380 | 7 | 2860 | 50 | 2 | 10 | 51 |
| QSP12.5-40-3 | 12.5 | 40 | 3.0 | 380 | 7 | 2860 | 50 | 2 | 10 | 51 |
| QSP25-26-3.5 | 25 | 26 | 3.5 | 380 | 8.5 | 2860 | 65 | 2.5 | 10 | 50 |
| QSP30-30-3.5 | 30 | 30 | 3.5 | 380 | 8.5 | 2860 | 65 | 2.5 | 10 | 51 |
| QSP40-21-3.5 | 40 | 21 | 3.5 | 380 | 8.5 | 2860 | 75 | 3 | 10 | 58 |
| QSP40-25-4 | 40 | 25 | 4.0 | 380 | 9.6 | 2860 | 75 | 3 | 10 | 58 |
| QSP25-34-4 | 25 | 34 | 4.0 | 380 | 9.6 | 2860 | 65 | 2.5 | 10 | 61 |
| QSP200-4-4 | 200 | 4 | 4.0 | 380 | 9.6 | 2860 | 150/200 | 6/8 | 10 | 56 |
| QSP65-15-4 | 65 | 15 | 4.0 | 380 | 9.6 | 2860 | 75 | 3 | 10 | 55 |
| QSP12.5-50-4 | 12.5 | 50 | 4.0 | 380 | 9.6 | 2860 | 50 | 2 | 10 | 63 |
| QSP40-30-5.5 | 40 | 30 | 5. | 380 | 13.2 | 2860 | 75 | 3 | 10 | 80 |
| QSP100-12-5.5 | 100 | 12 | 55.5 | 380 | 13.2 | 2860 | 125 | 5 | 10 | 69 |
| QSP25-40-5.5 | 25 | 40 | 5.5 | 380 | 13.2 | 2860 | 65 | 2.5 | 10 | 75 |
| QSP20-50-5.5 | 20 | 50 | 5.5 | 380 | 13.2 | 2860 | 65 | 2.5 | 10 | 79 |
| QSP65-20-5.5 | 65 | 20 | 5.5 | 380 | 13.2 | 2860 | 75 | 3 | 10 | 80 |
| QSP200-9-7.5 | 200 | 9 | 7.5 | 380 | 16.8 | 2860 | 150/200 | 6/8 | 10 | 100 |
| QSP65-26-7.5 | 65 | 26 | 7.5 | 380 | 16.8 | 2860 | 75 | 3 | 10 | 106 |
| QSP40-40-7.5 | 40 | 40 | 7.5 | 380 | 16.8 | 2860 | 75 | 3 | 10 | 110 |
| QSP250-7-7.5 | 250 | 7 | 7.5 | 380 | 16.8 | 2860 | 150/200 | 6/8 | 10 | 110 |
QSP型全不锈钢潜水电泵客户订购提示：
1）、请提供您需订购的潜水泵产品主要技术参数：流量、扬程、电机功率、材质或输送介质名称（根据水泵选型表）
2）、QSP型全不锈钢潜水电泵产品主要样本资料：产品图、总装图、外形尺寸图、性能参数表、外形尺寸表及技术标准等所有水泵相关技术资料仅供潜水泵用户作选型参考。
3）、工程设计、施工、安装等实际应用及维护请以生产厂家上海永鹏E随机提供的最新QSP型全不锈钢潜水电泵使用说明书为准，或来信来电技术咨询、索取所需图纸。
4）、请向我司免费索取解压密码后下载：QSP型全不锈钢潜水电泵使用说明书。
