CV3000-HCN低噪音气动调节阀

结构特点和应用范围：

CV3000-HCN低噪音气动调节阀：可以降低可压缩流体的噪音，为适应气体节流扩散与膨胀，套筒上设有许多对称小孔来降低压力降。阀芯采用压力平衡式 结构。流体通道呈S流线型，还设有一个改善套筒周围流体平衡流动的导流翼，使其压降损失小，流量大，噪音低。调节阀配用多弹簧薄膜执行机构，其结构紧凑， 输出力大。
本产品符合GB/T4213-92。

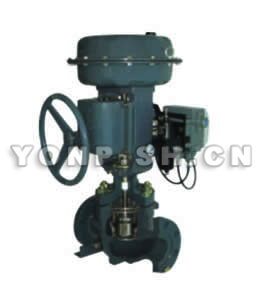

产品简图

技术参数和性能指标

阀体

阀体型式直通铸造球形阀
公称通径40、50、65、80、100、150、200mm
公称压力
ANSI 150、300、600Lb
JIS 10、16、20、30、40K
PN 1.6、4.0、6.4MPa
连接型式
法兰连接 FF、RF、RJ、LG
法兰标准 JIS B2201-1984、ANSI B16.5-1981、JB79-59等
焊接连接 嵌接焊SW（40～50mm） 对接焊BW（65～200mm）
阀体材料铸钢（ZG230-450） 铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、钛等
上 阀 盖
常温型（P）-5～+230℃
伸长Ⅰ型（EⅠ） +230～+566℃
压盖型式螺栓压紧式
密封填料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

阀内组件

阀芯型式金属阀座的压力平衡式阀芯
组件材料
不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

执行机构

机构型式ZHA(B)多弹簧薄膜执行机构
膜片材料丁睛橡胶夹尼龙布
弹簧范围20～100、80～240kPa
供气压力140～400kPa
气源接口Rc 1/4
环境温度-30～+70℃

作用型式

气—关式或气—开式

附件

定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

性能

泄漏量 小于阀额定容量的0.1%，符合ANSI B16.104-1976Ⅲ级
回差
带定位器：小于全行程的1%
不带定位器：小于全行程的3%
基本误差
带定位器：小于全行程的±1%
不带定位器：小于全行程的±5%
注：采用标准的V型聚四氟乙烯填料时

可调范围

25：1

CV3000-HCN低噪音气动调节阀用户订购提示：

1）、请提供您需订购的调节阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、CV3000-HCN低噪音气动调节阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供调节阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的CV3000-HCN低噪音气动调节阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：CV3000-HCN低噪音气动调节阀使用说明书
