您现在位于:首页 >> 排污泵 >>GW型管道式无堵塞排污泵

GW型管道式无堵塞排污泵

GW型管道式无堵塞排污泵,(简称:GW排污泵),具有以下特点: 1. 泵为立式单吸单级离心排污泵,进出口中心线在同一水平线上,进出口法兰相同,故安装拆卸十分方便,占地面积小,可像阀门一样安装在管路的任何位置上。
2. 泵与电机直联同轴,属机电一体化产品,结构紧凑,性能稳定。
3. 采用大流道抗堵塞水力部件设计,大大提高污物通过能力,能有效地通过泵口径的5倍纤维物质和直径为泵口径约50%d 固体颗粒。
4. 设计合理,配套电机合理,效率高,节能效果显着。
5. 机械密封采用硬质耐磨碳化钨,具有耐用、耐磨等特点,可以使泵安全连续运行8000小时以上。
6. 水力性能先进,整机效率高,运转噪音低。
7. 在电机风叶端加上防护罩,整机可置于室外工作,无需机房,可节省大量基建费用。
8. 在使用扬程范围内使用,保证电机无过载。

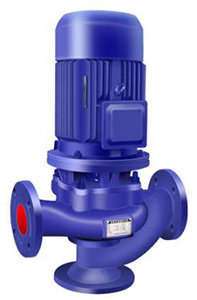

GW型管道式无堵塞排污泵
GW型管道式无堵塞排污泵

结构说明

GW型系列无堵塞单级管道排污泵系进出口在同一水平线上,且规格相同,立式结构,占地面积小,电机与泵同轴,设有安装底盘,便于安装稳固,叶轮采用单(双)流道,具有良好的通过性能。

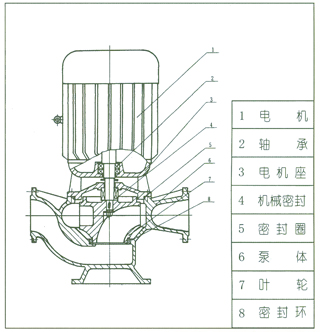

GW型管道式无堵塞排污泵结构图
GW型管道式无堵塞排污泵结构图

性能参数表

序号 型号 口径 流量 扬程 转速 功率 效率 使用扬程范围
Type mm m3h m r/min KW
1 25GW8-22-1.1 25 8 22 2825 1.1 38.5 10-22
2 32GW12-15-1.1 32 12 15 2825 1.1 40 8-15
3 40GW15-15-1.5 40 15 15 2840 1.5 45.1 6-15
4 40GW15-30-2.2 40 15 30 2840 2.2 48 15-30
5 50GW20-7-0.75 50 20 7 1390 0.75 54 3-7
6 50GW10-10-0.75 50 10 10 1390 0.75 56 4-10
7 50GW20-15-1.5 50 20 15 2840 1.5 55 6-15
8 50GW15-25-2.2 50 15 25 2840 2.2 56 10-25
9 50GW18-30-3 50 18 30 2880 3 58 15-30
10 50GW25-32-5.5 50 25 32 2900 5.5 53 17-32
11 50GW20-40-7.5 50 20 40 2900 7.5 55 20-40
12 65GW25-15-2.2 65 25 15 2840 2.2 52 6-15
13 65GW37-13-3 65 37 13 2880 3 55 6-13
14 65GW25-30-4 65 25 30 2890 4 58 15-30
15 65GW30-40-7.5 65 30 40 2900 7.5 56 20-40
16 65GW35-50-11 65 35 50 2930 11 60 35-50
17 65GW35-60-15 65 35 60 2930 15 63 40-60
18 80GW40-7-2.2 80 40 7 1420 2.2 52 3-7
19 80GW43-13-3 80 43 13 2880 3 50 5-13
20 80GW40-15-4 80 40 15 2890 4 57 6-15
21 80GW65-25-7.5 80 65 25 2900 7.5 56 12-25
22 100GW80-10-4 100 80 10 1440 4 62 4-10
23 100GW110-10-5.5 100 110 10 1440 5.5 66 5-10
24 100GW100-15-7.5 100 100 15 1440 7.5 67 8-15
25 100GW85-20-7.5 100 85 20 1440 7.5 68 10-20
26 100GW100-25-11 100 100 25 1460 11 65 10-25
27 100GW100-30-15 100 100 30 1460 15 66 12-30
28 100GW100-35-18.5 100 100 35 1470 18.5 65 15-35
29 125GW130-15-11 125 130 15 1460 11 62 7-15
30 125GW130-20-15 125 130 20 1460 15 63 10-20
31 150GW145-9-7.5 150 145 9 1440 7.5 63 4-9
32 150GW180-15-15 150 180 15 1460 15 65 5-15
33 150GW180-20-18.5 150 180 20 1470 18.5 75 8-20
34 150GW180-25-22 150 180 25 1470 22 76 12-25
35 150GW130-30-22 150 130 30 1470 22 75 15-30
36 150GW180-30-30 150 180 30 1470 30 73 15-30
37 150GW200-30-34 150 200 30 1480 37 70 13-30
38 200GW300-7-11 200 300 7 970 11 73 3-7
39 200GW250-11-15 200 250 11 970 15 74 4-11
40 200GW400-10-22 200 400 10 1470 22 76 5-10
41 200GW400-13-30 200 400 13 1470 30 73 6-13
42 200GW250-15-18.5 200 250 15 1470 18.5 72 7-15
43 200GW300-15-22 200 300 15 1470 22 73 8-15
44 200GW250-22-30 200 250 22 1470 30 71 12-22
45 200GW350-25-37 200 350 25 1980 37 75 10-25
46 200GW400-30-45 200 400 30 1480 45 70 13-30
47 250GW600-9-30 250 600 9 980 30 74 3-9
48 250GW600-12-37 250 600 12 1480 37 78 5-12
49 250GW600-15-45 250 600 15 1480 45 75 6-15
50 250GW600-20-55 250 600 20 1480 55 73 8-20
51 250GW600-25-75 250 600 25 1480 75 73 12-25
52 250GW800-12-45 250 800 12 980 45 76 5-12
53 300GW500-15-45 300 500 15 980 45 70 7-15
54 300GW800-15-55 300 800 15 980 55 73 8-15
55 300GW600-20-55 300 600 20 980 55 75 10-20
56 300GW800-20-75 300 800 20 980 75 78 12-20
57 300GW950-20-90 300 950 20 980 90 80 11-20
58 300GW1000-25-110 300 1000 25 980 110 82 12-25
59 350GW1100-10-55 350 1100 10 980 55 84.5 4-10
60 350GW1500-15-90 350 1500 5 980 90 82.5 6-15
61 350GW1200-18-90 350 1200 18 980 90 83.1 8-18
62 350GW1100-28-132 350 1100 28 740 132 83.2 15-25
63 350GW1000-36-160 350 1000 36 740 160 78.5 20-36
64 400GW1500-10-75 400 1500 10 980 75 82.1 3-10
65 400GW2000-15-132 400 2000 15 740 132 85.5 6-15
66 400GW1700-22-160 400 1700 22 740 160 82.1 10-22
67 400GW1500-26-160 400 1500 26 740 160 83.5 12-26
68 400GW1700-30-200 400 1700 30 740 200 83.5 15-30
69 400GW1800-32-250 400 1800 32 740 250 82.1 17-32

上海永鹏水泵GW型管道式无堵塞排污泵客户订购提示:

1)、请提供您需订购的排污泵产品主要技术参数:流量、扬程、电机功率、材质或输送介质名称(根据水泵选型表)
2)、上海永鹏水泵网为您提供的"永鹏牌"GW型管道式无堵塞排污泵产品主要样本资料:产品图、总装图、外形尺寸图、性能参数表、外形尺寸表及技术标准等所有水泵相关技术资料仅供排污泵用户作选型参考。
3)、工程设计、施工、安装等实际应用及维护请以生产厂家上海永鹏SHYONP随机提供的最新GW型管道式无堵塞排污泵使用说明书为准,或来信来电技术咨询、索取所需图纸。
4)、请向我司免费索取解压密码后下载:GW型管道式无堵塞排污泵使用说明书。
