NZS型中心传动浓缩机

设备用途

主要用于污水处理厂(站)的浓缩池中,用来对污泥进行浓 缩处理,减小污泥体积,为下一步脱水提供条件.一般适用于较小的池径(6-20m),池径小于14m时,采用蜗轮蜗杆传动,大于14m时,采用减速机带动回转支承传动。


NZS型中心传动浓缩机

型号说明

工作原理及构造

浓缩机由中心传动装置驱动传动轴、刮臂等旋转,刮臂上的刮板将污泥由池边逐渐刮至池中心的泥坑中,通过排泥管排出池外;刮臂上固定有搅拌栅条,旋转时对污泥搅动使水和气体外溢,提供絮状污泥的沉淀空间,加速污泥的下沉,提高浓缩效果。

主要特点

1、 采用减速机与蜗轮传动,传递力矩大,效果高;并设有扭矩保护装置,使用安全;
2、 负荷过大时,水下刮泥系统可手动(或电动)进行提升,再逐步下降,逐层刮去污泥;
3、 集泥坑带有小刮板搅动刮泥,排泥彻底,不堵塞。

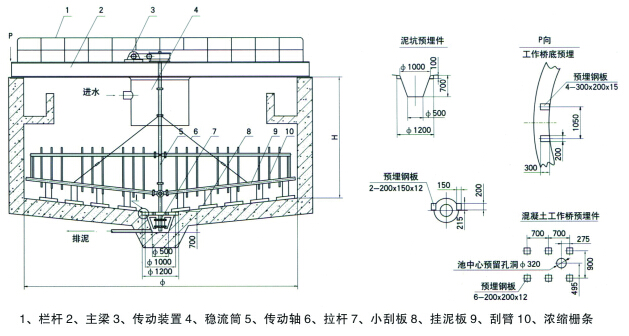

NZS4-14外形结构及技术参数

参数 池径。 (m) 功率 (kw) 周边线速度 (m/min) 推荐池深 (m) 池底坡度 (m)
型号
NZS-4 4 0.37 0.85 4 1:10
NZS-6 6 0.55 1.4
NZS-7 7 1.56
NZS-8 8 1.76
NZS-9 9 1.63
NZS-10 10   1.3
NZS-12 12 0.75 1.56   1:12
NZS-14 14   1.63

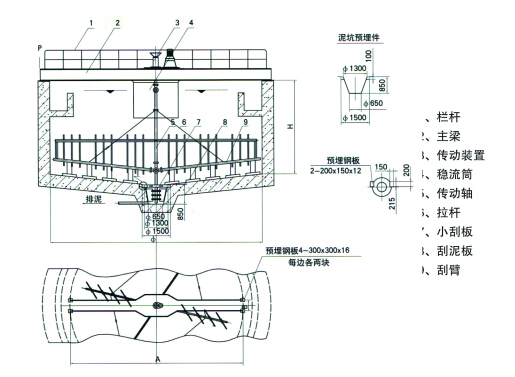

NZS4-20外形结构及技术参数

参数 性能差数 周边线速度(m/min) 推荐池深 池底坡度 提耙高度
型号 功率(kw) 外缘线速(m/min) 池径0(mm) A B H (m) (m) (m)
NZS-15   2.46 15000 15100 1250
NZS-16 1.5 2.62 16000 16100 4.5 1:12 200
NZS-18 2.95 18000 18100 2000
NZS-20   3.24 20000 20100
订货说明

订货说明

1、注明水下部件的材质(碳钢或不绣钢);2、需要配套堰板时请注明;3、订货时,提供详细土建资料; 4、如需电动提耙,请注明。

上海永鹏NZS型中心传动浓缩机客户订购提示:

1)、请提供您需订购的 排泥设备 产品主要技术参数:流量、扬程、电机功率、材质或输送介质名称
2)、上海永鹏水泵网为您提供的"永鹏牌"NZS型中心传动浓缩机产品主要样本资料:产品图、总装图、外形尺寸图、性能参数表、外形尺寸表及技术标准等所有环保设备相关技术资料仅供输送提升设备用户作选型参考。
3)、工程设计、施工、安装等实际应用及维护请以生产厂家上海永鹏SHYONP随机提供的最新NZS型中心传动浓缩机使用说明书为准,或来信来电技术咨询、索取所需图纸。
4)、请向我司免费索取解压密码后下载:NZS型中心传动浓缩机使用说明书。
