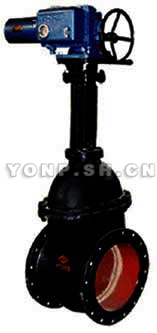

Z944T/W电动平行式双闸板煤气闸阀

用途

Z944T/W-10型电动平行式双闸板煤气闸阀广泛用于石油、化工、制药、电力等行业，在公称压力≤1.0Mpa的蒸气、水、油品等介质的管路上作启闭作用。

主要零件材料

零件名称	材　料
	Z944T-10	Z944W-10
阀体、阀盖	灰铸铁	灰铸铁
闸　板	灰铸铁＋黄铜	灰铸铁
阀　杆	碳钢(铜)	碳钢(铜)
阀杆螺母	青铜（球铁）	青铜（球铁）

性能规范

型号	公称压力 （MPa）	试验压力		适用温度 （℃）	适用介质
		强度（水） （MPa）	密封（水） （MPa）
Z944T-10	1.0	1.5	1.1	≤200	蒸气、水、
Z944W-10				≤100	油品

外型尺寸和连接尺寸

型 号	公称通径 DN(㎜)	尺寸											重量 （㎏）
		L	D	D1	D2	b-f	Do	z-фd	H	H1	L2	L1
Z944T/W-10	100	229	215	180	155	22-3	305	8-ф18	735	572	161	391	86.5
	125	254	245	210	185	24-3	305	8-ф18	804	641	161	391	104
	150	267	280	240	210	24-3	305	8-ф23	780	617	161	391	120
	200	330	335	295	265	26-3	305	8-ф23	1037	874	161	391	178
	250	380	390	350	320	28-3	305	12-ф23	1135	972	161	391	192
	300	420	440	400	368	28-4	305	12-ф23	1310	1198	299	215	307
	350	450	500	460	428	30-4	305	16-ф23	1474	1362	299	215	411
	400	480	565	515	484	32-4	305	16-ф25	1572	1460	299	215	540

Z944T/W电动平行式双闸板煤气闸阀用户订购提示：

1）、请提供您需订购的闸阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、Z944T/W电动平行式双闸板煤气闸阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供闸阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的Z944T/W电动平行式双闸板煤气闸阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：Z944T/W电动平行式双闸板煤气闸阀使用说明书
