2W膜片式电磁阀
2W膜片式电磁阀
特点
采用二口(通)二位直动式膜片结构无压力启动，大大扩充了它的使用领域。采用平板式膜片结构启闭可靠，并且大大增强该产品的使用寿命。选用塑封线圈可提高该产品在众多环境下的安全使用。适用介质：液体、水、热水、气、油、瓦斯等,并请注意以下细节:
1、 如在食品机械和饮用水上使用，可在订货时提出密封材料可用食品级硅橡胶PYMQ。
2、安装手动装置的，在断电或紧急情况下，可以手动操作阀门开关。
3、需要法兰连接的可在订货时提出。
2W-025-08

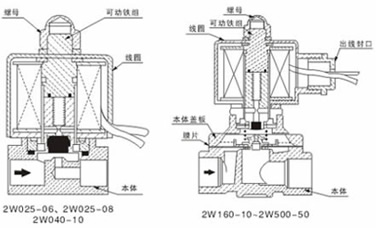

内部结构及主要零部件
2W膜片式电磁阀订货编号
水(热水) 型2W-N电磁阀
水(热水) 型2W-N电磁阀
| 规格型号 | 长（L）mm | 高(H)mm | 接管螺纹 |
| 2W-2.5N | 40.5 | 75 | PT1/8"1/4" |
| 2W-4N | 52.5 | 85.5 | PT3/8" |
| 2W-10N | 69 | 117 | PT3/8" |
| 2W-15N | 69 | 117 | PT1/2" |
| 2W-20N | 73 | 123.5 | PT3/4" |
| 2W-25N | 99 | 134.5 | PT1" |
| 2W-35N | 112 | 172 | PT11/4" |
| 2W-40N | 123 | 172 | PT11/2" |
| 2W-50N | 168 | 209 | PT2" |
2W-25JN
内部结构外形尺寸图2
内部结构外形尺寸图1
水(热水) 型2W-N电磁阀订货编号
不锈钢法兰式2W膜片式电磁阀
2W-50JF
| 型号 | 长(L) | 高（H） | H1 | 法兰D | 法兰D1 | 法兰D2 |
| 2W-10JF | 96 | 145 | 45 | 90 | ф14 | ф65 |
| 2W-15JF | 96 | 145 | 45 | 90 | ф14 | ф65 |
| 2W-20JF | 98 | 155 | 50 | 100 | ф14 | ф75 |
| 2W-25JF | 128 | 166 | 55 | 110 | ф14 | ф85 |
| 2W-32JF | 158 | 204 | 67.5 | 135 | ф18 | ф100 |
| 2W-40JF | 158 | 217 | 72.5 | 145 | ф18 | ф110 |
| 2W-50JF | 202 | 227 | 78 | 156 | ф18 | ф125 |
注：需要常开式，在型号后加K，如2W-25JFK，F表示法兰连接。

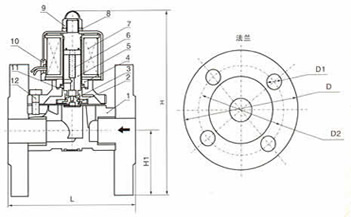

外形尺寸，内部结构图1
| 序号 | 名称 | 序号 | 名称 |
| 1 | 本体 | 2 | 膜片组合 |
| 3 | 膜片拉伸弹簧 | 4 | 电磁铁组合 |
| 5 | 可动铁组合 | 6 | 压缩弹簧 |
| 7 | 线圈组合 | 8 | 弹簧华司 |
| 9 | 六角盖形螺帽 | 10 | 出线护套 |
| 11 | O令 | 12 | 螺钉 |

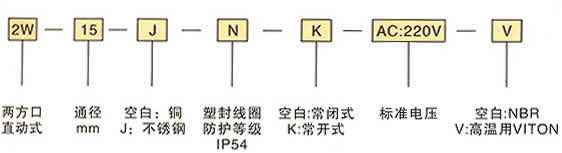

不锈钢法兰式2W膜片式电磁阀订货编号

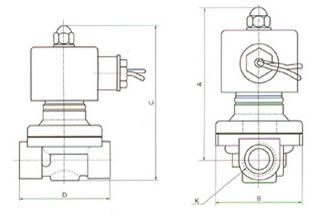

外形尺寸，内部结构图2
| 型号 | A | B | C | D | K(PT) |
| 2W025-06 | 66 | 30.3 | 75 | 40.5 | 1/8〞 |
| 2W025-08 | 66 | 30.3 | 75 | 40.5 | 1/4〞 |
| 2W040-08 | 66 | 30.3 | 75 | 40.5 | 1/4〞 |
| 2W040-10 | 74 | 32.2 | 85.5 | 52.5 | 3/8〞 |
| 2W160-10 | 101.5 | 57 | 117 | 69 | 3/8〞 |
| 2W160-15 | 101.5 | 57 | 117 | 69 | 1/2〞 |
| 2W200-20 | 107 | 57 | 123.5 | 73 | 3/4〞 |
| 2W250-25 | 111.5 | 73.5 | 134.5 | 99 | 1〞 |
| 2W350-35 | 140 | 90 | 170 | 119 | 11/〞4 |
| 2W400-40 | 142 | 95 | 172 | 123 | 11/2〞 |
| 2W500-50 | 172 | 123 | 209 | 168 | 2〞 |
2W膜片式电磁阀规格参数
| 型号 | 2W025-06 | 2W025-08 | 2W040-08 | 2W040-10 | 2W160-10 | 2W160-15 | 2W200-20 | 2W250-25 | 2W350-35 | 2W400-40 | 2W500-50 |
| 使用流体 | 空气、水、油、瓦斯、液化气、天然气、煤气 | ||||||||||
| 动作方式 | 直动式 | ||||||||||
| 型式 | 常闭式或常开式 | ||||||||||
| 流量孔径mm | 2.5 | 4 | 16 | 20 | 25 | 35 | 40 | 50 | |||
| CV值 | 0.23 | 0.6 | 4.8 | 7.6 | 12 | 24 | 29 | 48 | |||
| 接管口径G | 1/8 | 1/4 | 1/4 | 3/8 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 |
| 使用流体粘度 | 20CST以下 | ||||||||||
| 使用压力Kg/cm2 | 常闭：0∽10Kgf/cm2常开：0∽8Kgf/cm2 | ||||||||||
| 最大耐压力Kg/cm2 | 16Kgf/cm2 | ||||||||||
| 工作温度℃ | -5∽80℃（高温V型-10∽120℃） | ||||||||||
| 使用电压范围 | +-10% 电压：AC220V AC110V DC24V DC12V 其它电压和工厂接洽 | ||||||||||
| 本体材质 | 锻黄铜和不锈钢304，不锈钢在型号后加“J” | ||||||||||
| 油封材质 | 常规：NBR可选型：EPDM、VMQ、VITON | ||||||||||
| 工作电压 | AC:220V、110V、36V、50/60HZ DC:220V、110V36V、24V、12V | ||||||||||

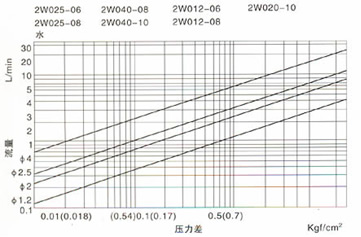

压差、流量曲线图
2W膜片式电磁阀用户订购提示：
1）、请提供您需订购的电磁阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、2W膜片式电磁阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供电磁阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的2W膜片式电磁阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：2W膜片式电磁阀使用说明书
