NKZ41/4H/NKZ941/4H真空隔离明杆闸阀

概述及结构特点

本系列阀门连接形式分法兰、焊接两种，驱动方式有手动、电动两种。该阀门适用于工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。
结构特点
1、设计了真空密封结构填料室，使系统与大气隔离，具有良好的环保性能。
2、选材考究，符全国内外相关标准，材料的全面质量高。
3、密封副配对先进合理，提高了密封性能，使用寿命长。
4、启闭件采用平行闸板双向弹性密封，摩擦力小，启闭轻松，维修方便，密封可靠，性能优良。
5、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
6、法兰垫片采用复合材料，膨胀系数大、气密性能好、保证系统与大气隔离可靠。

试验压力

公称压力 PN/MPa Nominal pressure	试验压力/MPa Seal test
	壳体强度试验 Shell strength	上密封试验 Back seal test	密封试验 Seat test
1.0	1.5	1.1	1.1
1.6	2.4	1.8	1.8
2.5	3.8	2.8	2.8
4.0	6.O	4.4	4.4
6.4	8.6	7.O	7.0
1O.O	15.O	11.O	11.O

使用范围

产品类型 Product type	适用介质 Applicable medium	适用温度/℃ Applicable temperature
NKZ41H NKZ44H NKZ944H-C型 NKZ941H	水、蒸汽、空气 Water，Steam，Air	≤425
NKZ41H(Y) NKZ44H(Y)-I型 NKZ944H(Y)-I型 NKZ941H(Y)	水、蒸汽、空气 Water，Steam，Air	≤550

主要零件材料

零件名称 Part name	阀体、阀盖 Body Bonnet	阀杆 Stem	闸板 Wedge gate	密封面 Sealing face	阀杆螺母 Yokenut	填料 Parking	紧固件 Fastener
NKZ44H NKZ41H-C型 NKZ944H-C型 NKZ941H	WCB	2Crl3	25	H：合金钢 H：alloy steel	铝青铜 Albronze	膨胀复合石墨 Expanding comDound graphite	优质碳钢 High-grade carbon steel
NKZ44 NKZ41Y-I型 NKZ944-I型 NKZ941	铬钼钢 Cr.Mo steel	20CrlMo1VA 38CrMoAlA	铬钼钢 Cr.Mo steel	Y：硬质合金 Y：carbide alloy			铬钼钢 Cr.Mo steel

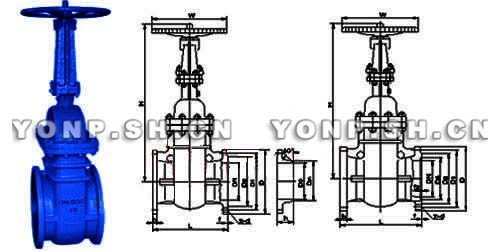

主要尺寸及重量

公称通径 DN/mm Nominal diameter	公称压力 PN/MPa Nominal pressure	主要外形尺寸和连接尺寸/mm Main extemal and connecting dimensions									阀门 重量 /kg Valve weight	附法兰尺寸/mm Additional flange’s dimensions
		L	H	D	D1	D2	b	f	z-d	W		h	D0	Dn
50	1.O	250	345	160	125	1OO	16	3	4-18	250	28	45	49	58
65		270	395	180	145	120	18	3	4-18	250	40	48	64	75
80		280	425	195	160	135	20	3	4-18	300	55	50	78	97
100		300	51O	215	180	155	20	3	8-18	300	72	52	96	110
125		325	570	245	21O	185	22	3	8-18	350	106	60	120	136
150		350	725	280	240	21O	24	3	8-18	350	146	60	145	163
200		400	820	335	295	265	26	3	8-18	400	220	62	202	223
250		450	890	390	350	320	28	3	12-23	400	315	62	225	278
300		500	1070	440	400	368	28	3	12-23	450	398	65	303	330
350		550	1320	500	460	428	30	4	16-23	550	530	65	351	382
400		600	1450	565	515	482	32	4	16-25	550	690	65	398	432
450		650	1560	615	565	532	32	4	20-25	600	870	70	460	485
500		700	1720	670	620	585	34	4	20-25	650	1080	78	500	535
600		800	1880	780	725	685	36	5	20-30	700	1350	90	600	636
700		900	2085	895	840	800	40	5	24-30	750	1950	90	690	726
800		1OOO	2590	101O	950	905	44	5	24-34	800	2500	106	790	826
50	1.6	250	345	160	125	1OO	16	3	4-18	250	28	48	49	58
65		270	395	180	145	120	18	3	4-18	250	40	50	64	75
80		280	425	195	160	135	20	3	8-18	300	58	52	78	91
100		300	51O	215	180	155	20	3	8-18	300	75	52	96	110
125		325	570	245	21O	185	22	3	8-18	350	110	60	120	136
150		350	725	280	240	21O	24	3	8-23	350	150	60	145	163
200		400	820	335	295	265	26	3	12-23	400	223	62	201	223
250		450	890	405	355	320	30	3	12-25	450	326	68	253	278
300		500	1070	460	41O	375	30	3	12-25	550	432	70	303	330
350		550	1320	520	470	435	34	4	16-25	600	572	78	351	382
400		600	1450	580	525	485	36	4	16-30	650	740	90	398	432
450		650	1560	640	585	545	40	4	20-30	700	955	95	450	485
500		700	1720	705	650	608	44	4	20-34	750	1195	98	500	535
600		800	1880	840	770	718	48	5	20-41	800	1455	105	600	636
700		900	2085	g1O	840	788	50	5	24-41	850	211O	11O	690	726
800		1OOO	2590	1020	950	898	52	5	24-41	950	2630	115	790	826

公称通径 DN/mm Nominal diameter	公称压力 PN/MPa Nominal pressure	主要外形尺寸和连接尺寸/mm Mainexternalandconnectingdimensions									阀门 重量 /kg Valve weight	附法兰尺寸/mm Additional flange’s dimensions
		L	H	D	D1	D2	b	f	Z-d	W		h	DO	Dn
50	2．5	250	345	160	125	100	20	3	4-18	250	30	48	49	64
65		270	395	180	145	120	22	3	8-18	250	43	52	66	82
80		280	425	195	160	135	22	3	8-18	300	60	55	78	95
1OO		300	510	230	190	160	24	3	8-23	300	79	62	100	117
125		325	570	270	220	188	28	3	8-25	350	114	68	125	144
150		350	725	300	250	218	30	3	8-25	350	157	72	151	172
200		400	820	360	310	278	34	3	12-25	400	243	60	201	223
250		450	890	425	370	332	36	3	12-30	450	345	85	253	278
300		500	1070	483	430	390	40	4	16-30	550	455	92	303	330
350		550	1320	550	4g0	448	44	4	16-34	650	615	98	351	382
400			1450	610	550	505	48	4	16-34	700	7g4	115	398	432
450		650	1560	660	600	555	50	4	20-34	750	1018	115	450	483
500		700	1720	730	660	61O	52	4	20-41	800	1250	120	498	535
600		800	1880	840	770	718	56	5	20-41	850	1528	130	598	636
700		900	2085	955	875	815	60	5	24-48	900	2265	140	688	726
800		1000	2590	1070	990	930	64	5	24-48	1000	2847	150	788	826

公称通径 DN/mm Nominal di8m8ter	公称压力 PN/MPa Nominal pressure	主要外形尺寸和连接尺寸/mm Main external and connecting dimensions											阀门 重量 /kg Valve weight	附法兰尺寸/mm Additional flange’s dimensions
		L	H	D	D1	D2	b	f	D6	f2	z-d	W		h	DO	Dn
50	4．O	250	345	160	125	100	20	3	88	4	4-18	300	35	48	48	64
65		270	395	180	145	120	22	3	11O	4	8-18	300	49	52	66	82
80		280	425	195	160	135	22	3	121	4	8-18	350	65	58	78	95
100		300	510	230	190	160	24	3	150	4.5	8-23	350	87	68	100	117
125		325	570	270	220	188	28	3	176	4.5	8-25	400	124	68	125	144
150		350	725	300	250	218	30	3	204	4.5	8-25	400	172	72	151	172
200		400	820	375	320	282	38	3	260	4.5	12-30	450	275	88	19g	223
250		450	890	445	385	345	42	3	313	4.5	12-34	550	392	102	251	278
300		500	1070	51O	450	408	46	4	364	4.5	16-34	650	515	116	301	330
350		550	1320	570	510	465	52	4	422	5	16-34	750	684	120	34g	382
400		600	1450	655	585	535	58	4	474	5	16-41	850	902	142	396	432

NKZ41/4H/NKZ941/4H真空隔离明杆闸阀用户订购提示：

1）、请提供您需订购的闸阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、NKZ41/4H/NKZ941/4H真空隔离明杆闸阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供闸阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的NKZ41/4H/NKZ941/4H真空隔离明杆闸阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：NKZ41/4H/NKZ941/4H真空隔离明杆闸阀使用说明书
