ENH76对夹双瓣蝶形美标止回阀

用途及结构特点

对夹双瓣蝶形美标止回阀适用于公称压力PN1.0MPa~42.0MPa、CLASS150Lb~2500Lb；公称通径DN15mm～1200mm、NPS1/2”~48”；工作温 度－196C~540C的各种管道上，用于防止介质倒流。上海永鹏实业生产的ENH76系列对夹双瓣蝶形美标止回阀通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、强氧化性介质及尿素等多种介质。
对夹双瓣蝶形美标止回阀的主要特点是：
1、对夹双瓣蝶形美标止回阀结构长度短，其结构长度只有传统法兰止回阀的1/4~1/8;
2、体积小，重量轻，其重量只有传统法兰止回阀的1/4~1/20;
3、对夹双瓣蝶形美标止回阀阀瓣关闭快速，水锤压力小；
4、水平管道和垂直管道都可以使用，安装方便；
5、对夹双瓣蝶形美标止回阀流到通畅，流体阻力小；
6、动作灵敏，密封性能好；
7、对夹双瓣蝶形美标止回阀阀瓣行程短，冲击力小；
8、整体结构简单紧凑，造型美观；
9、使用寿命长，可靠性高。

主要性能规范及部件材质

公称压力		产品型号
主要 零件 材料	阀体	WCB	ZG1Gr-18Ni9Ti	CF8	CF3	ZG1Gr-18Ni12Mo2Ti	CF8M	CF3M
	阀瓣、阀座、弹簧	2Cr13	1Gr18Ni9Ti	0Gr18Ni9(304)	00Gr18Ni10(304L)	1Gr18Ni-12Mo2Ti	0Gr18Ni12-Mo2(310)	00Gr17Ni14-Mo2(316L)
适用 工况	适用介质	水、蒸汽、 油品等	硝酸等腐蚀性介质		强氧化性介质	醋酸等腐蚀性介质		尿素等腐蚀性介质
	工作温度℃	≤450	≤200

主要标准与规范

1. 设计与制造：AP1594、API6D、JB/T8937
2. 结构长度：API594、API6D、DIN3202、JB/T8937；
3. 压力-温度等级：ANSI B 16.34、DIN2401、GB/T9124、HG20604、HG20605、SH3406、JB/T74
4. 试验与检验：API598、JB/T9092
5. 配管法兰：JB/T74-90、GB/T9112-9124、HG20592-20635、SH3406、ANSIB16.5、DIN2543-2548、GB/T 13402、 API605、ASMEB16.47.

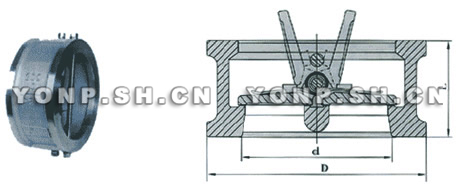

主要尺寸及重量

压力级	口 径		尺寸（mm）				重量	配 管 法 兰 （供参考）
	NPS	DN	L	D	D3	D2	(㎏)	螺栓孔中心 圆直径D1	螺栓 数量	螺栓直径d		螺栓长径L1
										in	mm	RF	RJ
Class 150 PN 2.0MPa	2	50	60	103	56	51	2	120.5	4	5/8	M16	140	155
	2 1/2	65	67	122	73	65	3	139.5	4	5/8	M16	150	165
	3	80	73	135	88	80	4	152.5	4	5/8	M16	160	175
	4	100	73	173	108	102	6	190.5	8	5/8	M16	170	185
	5	125	86	195	132	127	8	216.0	8	3/4	M20	190	205
	6	150	98	220	160	152	13	241.5	8	3/4	M20	205	220
	8	200	127	277	210	203	25	298.5	8	3/4	M20	240	255
	10	250	146	337	266	254	39	362.0	12	7/8	M24	270	285
	12	300	181	407	310	305	54	432.0	12	7/8	M24	310	325
	14	350	184	448	355	350	80	476.0	12	1	M27	325	340
	16	400	191	512	405	400	117	540.0	16	1	M27	340	355
	18	450	203	547	455	450	138	578.0	16	1 1/8	M30	365	380
	20	500	219	604	505	500	163	635.0	20	1 1/8	M30	385	400
	24	600	222	715	605	600	331	749.5	20	1 1/4	M33	405	420
	28	700	305	773	700	700	380	795.5	40	3/4	M20	455	-
	30	750	305	824	750	746	425	846.0	44	3/4	M20	455	-
	32	800	305	878	800	796	560	900.0	48	3/4	M20	460	-
	36	900	368	983	910	898	640	1009.5	44	7/8	M24	540	-
	42	1050	432	1142	1055	1050	960	1171.5	48	1	M27	625	-
	48	1200	524	1302	1205	1200	1400	1335.0	44	1 1/8	M30	740	-
Class 300Lb PN 5.0MPa	2	50	60	110	58	51	3	127.0	8	5/8	M16	155	175
	2 1/2	65	67	128	73	65	4	149.0	8	3/4	M20	175	195
	3	80	73	147	88	80	6	168.5	8	3/4	M20	190	210
	4	100	73	179	108	102	8	200.0	8	3/4	M20	195	215
	5	125	86	214	132	127	15	235.0	8	3/4	M20	215	235
	6	150	98	249	160	152	18	270.0	12	3/4	M20	230	250
	8	200	127	305	210	203	31	330.0	12	7/8	M24	280	300
	10	250	146	359	266	254	51	287.5	16	1	M27	315	335
	12	300	181	420	310	305	77	451.0	16	1 1/8	M30	365	385
	14	350	222	483	355	350	117	514.5	20	1 1/8	M30	410	430
	16	400	232	537	405	400	190	571.5	20	1 1/4	M33	435	455
	18	450	264	594	455	450	200	628.5	24	1 1/4	M33	475	495
	20	500	292	652	505	500	265	686.0	24	1 1/4	M33	510	535
	24	600	318	772	608	600	410	813.0	24	1 1/2	M39	560	585
	30	750	368	882	740	735	660	921.0	36	1 3/8	M36	650	-
	36	900	483	1044	880	873	1020	1089.0	32	1 5/8	M42	800	-
	42	1050	568	1196	1045	1035	1540	1244.5	36	1 3/4	M45	920	-
	48	1200	629	1365	1190	1179	2260	1416.0	40	1 7/8	M48	1010	-

压力级	口 径		尺寸（mm）				重量	配 管 法 兰 （供参考）
	NPS	DN	L	D	D3	D2	(㎏)	螺栓孔中心 圆直径D1	螺栓 数量	螺栓直径d		螺栓长径L1
										in	mm	RF	RJ
Class 600Lb PN 11.0 MPa	2	50	60	110	58	51	4	127.0	8	5/8	M16	175	180
	2 1/2	65	67	128	73	65	5	149.0	8	3/4	M20	195	200
	3	80	73	147	88	80	8	168.5	8	3/4	M20	210	215
	4	100	79	191	108	102	11	216.0	8	7/8	M24	235	240
	5	125	105	239	136	127	20	267.0	8	1	M27	280	285
	6	150	136	264	162	152	26	292.0	12	1	M27	320	325
	8	200	165	318	212	200	55	349.0	12	1 1/8	M30	370	375
	10	250	213	398	266	250	95	432.0	16	1 1/4	M33	440	445
	12	300	229	455	312	305	140	489.0	20	1 1/4	M33	460	465
	14	350	273	490	355	337	223	527.0	20	1 3/8	M36	520	525
	16	400	305	562	400	387	360	603.0	20	1 1/2	M39	575	580
	18	450	362	610	450	438	395	654.0	20	1 5/8	M42	650	655
	20	500	368	680	500	489	518	724.0	24	1 5/8	M42	670	680
	24	600	438	786	600	591	836	838.0	24	1 7/8	M48	780	790
Class 900Lb PN 15.0 MPa	2	50	70	140	58	51	8	165.0	8	1 7/8	M24	225	230
	2 1/2	65	83	162	73	65	11	190.5	8	1	M27	250	255
	3	80	83	165	90	80	14	190.5	8	7/8	M24	240	245
	4	100	102	204	108	102	20	235.0	8	1 1/8	M30	285	290
	5	125	110	245	136	127	30	279.5	8	1 1/4	M33	310	315
	6	150	159	286	162	150	42	317.5	12	1 1/8	M30	365	370
	8	200	206	356	212	200	84	393.5	12	1 3/8	M36	440	445
	10	250	241	432	266	250	145	470.0	16	1 3/8	M36	490	495
	12	300	2962	495	312	305	220	533.5	20	1 3/8	M36	560	565
	14	350	356	518	355	337	350	559.0	20	1 1/2	M39	645	655
	16	400	384	572	400	387	470	616.0	20	1 5/8	M42	685	695
	18	450	451	635	450	438	605	686.0	20	1 7/8	M48	790	805
	20	500	451	695	496	487	820	749.5	20	2	M52	810	825
	24	600	495	835	600	591	1050	901.5	20	2 1/2	M64	945	965
Class 1500Lb PN 26.0 MPa	2	50	70	140	58	51	8	165.0	8	7/8	M24	225	230
	2 1/2	65	83	162	73	65	11	190.5	8	2	M27	250	255
	3	80	83	172	90	80	19	203.0	8	1 1/8	M30	240	275
	4	100	102	207	108	102	26	241.5	8	1 1/4	M33	310	315
	5	125	110	252	136	127	51	292.0	8	1 1/2	M39	370	375
	6	150	159	280	162	150	68	317.5	12	1 3/8	M36	430	440
	8	200	206	350	212	200	130	393.5	12	1 5/8	M42	510	520
	10	250	248	433	266	254	210	482.5	12	1 7/8	M48	600	610
	12	300	305	518	312	305	384	571.5	16	2	M52	695	715
	14	350	356	576	355	337	550	635.0	16	2 1/4	M56	775	800
	16	400	384	639	400	387	635	705.0	16	2 1/2	M64	850	880

压力级	口 径		尺寸（mm）				重量	配 管 法 兰 （供参考）
	NPS	DN	L	D	D3	D2	(㎏)	螺栓孔中心 圆直径D1	螺栓 数量	螺栓直径d		螺栓长径L1
										in	mm	RF	RJ
Class 2500Lb PN 42.0 MPa	2	50	70	143	48	42	10	171.5	8	1	M27	255	260
	2 1/2	65	83	166	58	52	18	197.0	8	1 1/8	M30	290	305
	3	80	86	194	68	62	26	228.5	8	1 1/4	M33	320	330
	4	100	105	232	94	88	40	273.0	8	1 1/2	M39	370	380
	5	125	110	277	106	100	59	324.0	8	1 3/4	M45	420	435
	6	150	159	315	162	150	90	368.5	8	2	M52	515	530
	8	200	206	385	186	180	150	438.0	12	2	M52	600	620
	10	250	254	474	232	225	240	539.5	12	2 1/2	M64	750	775
	12	300	305	547	272	266	440	619.0	12	2 3/4	M70	855	885

公称 压力 PN MPa	公称通径 DN mm	尺寸(mm)				重 量 (㎏)	配管法兰(供参考)
		L	D	D3	D2		螺栓孔中心 圆直径D1	螺栓 数量	螺栓 直径d	螺栓 长度L1
PN 1.0MPa	50	60	108	56	51	2	125	4	M16	150
	65	67	128	73	65	3	145	4	M16	155
	80	73	142	88	80	4	160	8	M16	160
	100	73	162	108	102	6	180	8	M16	165
	125	86	192	132	127	8	210	8	M16	180
	150	98	218	160	152	13	240	8	M20	205
	200	127	273	210	203	24	295	8	M20	235
	250	146	328	266	254	37	350	12	M20	255
	300	181	378	310	305	50	400	12	M20	290
	350	184	438	355	350	76	460	16	M20	295
	400	191	489	405	400	110	515	16	M24	310
	450	203	539	455	450	135	565	20	M24	325
	500	219	594	505	500	158	620	20	M24	345
	600	222	696	605	600	320	725	20	M27	355
	700	305	811	700	695	380	840	24	M27	440
	800	305	918	800	796	560	950	24	M30	450
	900	368	1018	903	898	640	1050	28	M30	520
	1000	432	1124	1055	1050	900	1160	28	M33	590
	1200	524	1340	1205	1200	1400	1380	32	M36	695
PN 1.6MPa	50	60	108	56	51	2	125	4	M16	150
	65	67	128	73	65	3	145	4	M16	155
	80	73	142	88	80	4	160	8	M16	160

公称 压力 PN MPa	公称通径 DN mm	尺寸(mm)				重 量 (㎏)	配管法兰(供参考)
		L	D	D3	D2		螺栓孔中心 圆直径D1	螺栓 数量	螺栓 直径d	螺栓 长度L1
PN 1.6MPa	100	73	162	108	102	6	180	8	M16	165
	125	86	192	132	127	8	210	8	M16	180
	150	98	218	160	152	13	240	8	M20	205
	200	127	273	210	203	24	295	12	M20	235
	250	146	329	266	254	37	355	12	M24	265
	300	181	384	310	305	50	410	12	M24	305
	350	184	444	355	350	76	470	16	M24	310
	400	191	496	405	400	110	525	16	M27	330
	450	203	556	455	450	135	585	20	M27	345
	500	219	618	505	500	158	650	20	M30	370
	600	222	732	605	600	320	770	20	M33	380
	700	305	802	700	695	380	840	24	M33	470
	800	305	912	800	796	560	950	24	M36	475
	900	368	1012	903	898	640	1050	28	M36	545
	1000	432	1126	1055	1050	900	1170	28	M39	620
	1200	524	1340	1205	1200	1400	1390	32	M45	735
PN 2.5MPa	50	60	108	56	51	2	125	4	M16	150
	65	67	128	73	65	3	145	8	M16	160
	80	73	142	88	80	4	160	8	M16	170
	100	73	168	108	102	6	190	8	M20	180
	125	86	194	132	127	8	220	8	M24	205
	150	98	224	160	152	14	250	8	M24	220
	200	127	284	210	203	27	310	12	M24	255
	250	146	341	266	254	42	370	12	M27	285
	300	181	401	310	305	54	430	16	M27	325
	350	184	458	355	350	86	490	16	M30	340
	400	191	515	405	400	120	550	16	M33	360
	450	203	565	455	450	148	600	20	M33	375
	500	219	622	505	500	165	660	20	M33	395
	600	222	732	605	600	340	770	20	M36	410
	700	305	831	700	695	400	875	24	M39	500
	800	305	942	800	796	580	990	24	M45	520
	900	368	1040	903	898	660	1090	28	M45	590
	1000	432	1155	1055	1050	960	1210	28	M52	675
	1200	524	1365	1205	1200	1440	1420	32	M52	790

公称 压力 PN MPa	公称通径 DN mm	尺寸(mm)				重 量 (㎏)	配管法兰(供参考)
		L	D	D3	D2		螺栓孔中心 圆直径D1	螺栓 数量	螺栓 直径d	螺栓长度L1
										RF、MFM	RJ
PN 1.6MPa	50	60	108	58	51	3	125	4	M16	150	-
	65	67	128	73	65	4	145	8	M16	160	-
	80	73	142	88	80	6	160	8	M16	170	-
	100	73	168	108	105	8	190	8	M20	180	-
	125	86	194	132	127	13	220	8	M24	205	-
	150	98	224	160	152	16	250	8	M24	220	-
	200	127	291	210	203	28	320	12	M27	270	-
	250	146	353	266	254	49	385	12	M30	300	-
	300	181	418	310	305	76	450	16	M30	345	-
	350	222	475	355	350	114	510	16	M33	400	-
	400	232	547	405	400	190	585	16	M36	425	-
	450	264	572	455	450	200	610	20	M36	470	-
	500	292	626	505	500	260	670	20	M39	505	-
	600	318	745	608	600	404	795	20	M45	575	-
PN 6.3MPa	50	60	114	58	51	4	135	4	M20	170	185
	65	67	138	73	65	5	160	8	M20	180	195
	80	73	148	88	80	7	170	8	M20	190	205
	100	79	174	108	102	10	200	8	M24	210	225
	125	105	211	132	127	16	240	8	M27	250	265
	150	136	248	162	152	20	280	8	M30	290	305
	200	165	310	212	200	38	345	12	M33	335	350
	250	213	362	266	250	62	400	12	M33	395	410
	300	229	422	310	305	100	460	16	M33	420	435
	350	273	487	355	350	160	525	16	M36	480	495
	400	305	541	405	400	260	585	16	M39	525	540
PN 10.0 MPa	50	60	120	58	51	5	145	4	M24	182	200
	65	67	144	73	65	7	170	8	M24	195	210
	80	73	154	88	80	10	180	8	M24	205	220
	100	79	181	108	102	12	210	8	M27	225	240
	125	105	218	132	127	19	250	8	M30	265	280
	150	136	258	162	152	25	290	12	M30	305	320
	200	165	324	212	200	56	360	12	M33	355	370
	250	213	392	2663	250	94	430	12	M36	425	440
	300	229	456	12	305	142	500	16	M39	465	480
	350	273	510	355	350	230	560	16	M45	535	550
	400	305	570	405	400	366	620	16	M45	585	600

公称 压力 PN MPa	公称通径 DN mm	尺寸(mm)				重 量 (㎏)	配管法兰(供参考)
		L	D	D3	D2		螺栓孔中心 圆直径D1	螺栓 数量	螺栓 直径d	螺栓长度L1
										RF、MFM	RJ
PN 16.0 Mpa (JB/T 74-90)	50	70	142	56	51	8	165	8	M22	205	220
	65	83	162	73	65	11	190	8	M27	245	260
	80	83	176	90	80	16	205	8	M27	250	265
	100	102	208	108	102	19	240	8	M30	280	295
	125	110	247	136	127	33	285	8	M36	335	350
	150	159	280	162	150	40	318	12	M36	385	405
	200	206	356	212	203	84	400	12	M42	470	490
	250	241	435	266	250	146	485	12	M48	535	555
	300	292	520	312	305	230	570	16	M48	610	640
PN 16.0 Mpa (GB/T 9112～9124、HG20592 ～20614)	50	70	120	56	51	7	145	4	M24	210	225
	65	83	144	73	65	10	170	8	M24	235	250
	80	83	154	90	80	14	180	8	M24	245	260
	100	102	181	108	102	17	210	8	M27	280	295
	125	110	218	136	127	28	250	8	M30	305	320
	150	159	258	162	152	36	290	12	M30	365	395
	200	206	325	212	203	78	360	12	M33	425	445
	250	241	389	266	254	130	430	12	M39	495	515
	300	292	459	312	305	210	500	16	M39	570	600
PN 20.0 Mpa (HG20592 ～20614)	50	70	136	56	51	8	160	8	M22	215	230
	65	83	174	73	65	16	203	8	M27	255	270
	80	83	198	90	80	22	230	8	M30	270	285
	100	102	254	108	102	35	292	8	M36	330	345
	125	110	280	136	127	50	318	12	M36	355	375
	150	159	316	162	152	78	360	12	M42	430	450
	200	206	390	212	203	120	440	12	M48	510	530
	250	248	518	266	254	220	572	16	M52	595	625
PN 25.0 Mpa (HG20592 ～20614)	50	70	124	56	51	8	150	8	M24	215	230
	65	83	154	73	65	14	180	8	M24	235	250
	80	83	171	90	80	20	200	8	M27	250	265
	100	102	203	108	102	28	235	8	M30	290	305
	125	110	243	136	127	44	275	12	M30	310	325
	150	159	285	162	152	70	320	12	M33	385	405
	200	206	359	212	203	110	400	12	M39	470	490
	250	248	443	266	254	200	490	16	M45	560	580
	300	305	540	312	305	350	590	16	M48	665	695

注：1、不同的法兰标准其尺寸有一定的差异，故配管法兰的螺栓直径d、螺栓长度L，等尺寸仅供参考。本表中配管法兰尺寸主要以JB/T74-90标准系列2为依据。2、RF表示凸面法兰；MFM表示凹面法兰；RJ表示环

ENH76对夹双瓣蝶形美标止回阀用户订购提示：

1）、请提供您需订购的止回阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、ENH76对夹双瓣蝶形美标止回阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供止回阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的ENH76对夹双瓣蝶形美标止回阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：ENH76对夹双瓣蝶形美标止回阀使用说明书
