JG-1/2F美标多口外螺纹计量阀

性能规范

JG-1/2F美标多口外螺纹计量阀设计制造：ANSI B16.34-1996，连接形式：NPT(M,F) 内外螺纹连接，结构特征：锥面密封，阀门检验和试验：APISID598-1996，材料：碳钢：ASTM A105-1991不锈钢：ANSI B276-1992

试验标准（单位Unit：MPa）

试验项目TESTITEM	压力值PRESSURE VALVE
公称压力 Nominal Pressure	6000PSI
壳体试验 Shell Test	6000PSI
密封试验 Test	6000PSI
气压试验 Air Pressure Test	24
适用温度 Suitable Temperatue	≤250℃
适用介质 Suitable Medium	水、蒸汽、油品等Water,Steam,Oilgoods

型号与零部件材质

型号 TYPE	阀体 BODY	接头 TIE-IN	阀杆 VALVE HANDLE	螺帽 SCREW CAP	填料 PACKING
SS-5PDF8-M8	20#	20#	2Cr13	20#	柔性石墨、四氟 Leslble graphite
SS-5PDF8-M8	304SS	304SS	304SS	304SS	柔性石墨、四氟 Leslble graphite
SS-5PDF8-M8	316SS	316SS	316SS	316SS	柔性石墨、四氟 Leslble graphite

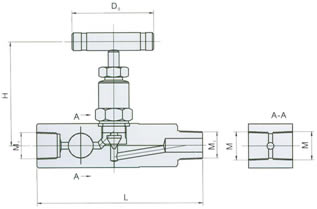

外型与连接尺寸

规格 SPECIF ICATION	Do	L	H	M	M1
DN6	60	120	82	R1/2	NPT1/2

JG-1/2F美标多口外螺纹计量阀用户订购提示：

1）、请提供您需订购的针型阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、JG-1/2F美标多口外螺纹计量阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供针型阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的JG-1/2F美标多口外螺纹计量阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：JG-1/2F美标多口外螺纹计量阀使用说明书
