GP-1000系列蒸汽减压阀

别名:阿姆斯壮GP系列蒸汽减压阀

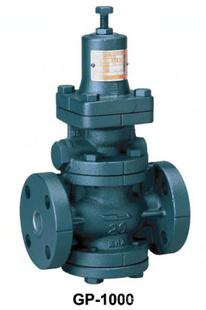

GP-1000系列蒸汽减压阀
GP-1000系列蒸汽减压阀
GP-1000系列蒸汽减压阀外形尺寸图
GP-1000系列蒸汽减压阀外形尺寸图

概述

GP-1000系列蒸气减压阀系活塞式引导作动形减压阀,可安心用于从小流量到大流量使用频率高的地方,可广泛用于建筑设备、空调设备以及其它工业设备。
优点
1.与以前的减压阀相比,作动性、耐久性大幅度提高。(与本公司产品相比,为2倍)
2.因主阀为球面形,密封性高,泄漏量极少。(符合ANSl4级)
3.依据的是HASSl06减压阀(日本空气调和•卫生工学会)的规格。
4.垫圈使用非石棉材料。
5.内部结构简单,牢固。

性能参数

型号 GP—1000
连接 JIS10K FF法兰盘
适用流体 蒸气
一次侧压力 0.1~1.0MPa(1~10kg/cm2)
二次侧压力 0.05—0.9MPa(0.5—9kg/cm2)
一次侧压力(表压)的90%以下
最小差压 0.05MPa(0.5kg/cm2)
最大减压比 20:1
最高温度 220℃
阀座泄漏量 额定流量的0.01%以下

料
本体 灰口铸铁
阀体·阀座 不锈钢
活塞·气缸 黄铜或青铜

结构尺寸

公称直径 L H H1 Cv值 重量(kg)
15A 150 285 64 1 8.0
20A 155 285 64 2.3 8.5
25A 160 300 67 4 10.0
32A 190 323 82 6.5 14.0
40A 190 323 82 9 14.5
50A 220 347 93 16 20.0
65A 245 357 100 25 30.0
80A 290 404 122 36 35.0
100A 330 450 144 64 52.5

永鹏阀门GP-1000系列蒸汽减压阀用户订购提示:

1)、请提供您需订购的减压阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、永鹏阀门网为您提供的"永鹏牌"GP-1000系列蒸汽减压阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供减压阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的GP-1000系列蒸汽减压阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:GP-1000系列蒸汽减压阀使用说明书
