YPJ-Z隔膜式计量泵

产品概述

YPJ-Z隔膜式计量泵
YPJ-Z隔膜式计量泵

特点

1. 操作安全,机械驱动隔膜。
2. 密封性好,无泄漏,装配维修简单安全。
3.它可以传输高粘度介质,腐蚀性液体和危险性的化学品。
4.流量调节能够调节冲程长度或电机频率。
5.隔膜为多层复合结构压制而成,第一层超韧性Teflon耐酸薄膜,第二层EPDM弹性橡胶,第三层3.0mmSUS304支撑铁芯,第四层采用强化尼龙纤维补,第五层采用EPDM弹性橡胶完全包履,可有效提出升隔膜适用寿命。
6. 膜片后面增加不锈钢增强板设计,可以提高膜片适用寿命。
7.可配计量泵数字控制器,可实现数字化,就地和远程控制。

应用范围

广泛应用于石油化工、化工、电力、冶金、采矿、造船、轻工、农业、国防等工业。

性能参数

流量范围:0-500 L/H
压力范围: 0-1.0 MPA
电机功率: 370W,220V / 380V / 420V / 110V, 50/60Hz
驱动系统: 两相、三相电机或防爆电机
防护等级: IP55
流量控制:手动控制, 自动控制(接收4-20mA 信号)
环境温度: -30℃ --- 80℃

材料明细

泵头: SUS304, SUS316, PVC, PTFE
隔膜: PTFE
单向阀: SUS304, SUS316, PVC, PTFE
阀球: ZrO2, SUS304, SUS316, 陶瓷

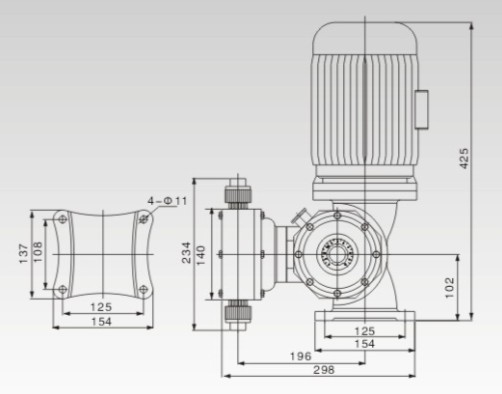

YPJ-Z隔膜式计量泵结构图
YPJ-Z隔膜式计量泵结构图

技术参数

型号 流量(L/h) 压力(Mpa) 行程
(mm)
泵速
  (min-1)
功率(kw) 膜片直径
(mm)
进出口径(mm)
YPJ-Z 20/1.0 20 1.0 3 48 0.18 84 ф6软管
YPJ-Z 35/1.0 35 1.0 5
YPJ-Z 50/1.0 50 1.0 4 112 15
YPJ-Z 65/0.8 65 0.8 5 0.25
YPJ-Z 80/0.7 80 0.7 6 0.37
YPJ-Z 120/0.7 120 0.7 4 96
YPJ-Z 150/0.7 150 0.7 5
YPJ-Z 170/0.7 170 0.7 6
YPJ-Z 240/0.5 240 0.5 8
YPJ-Z 320/0.5 320 0.5 6 144 0.55 25
YPJ-Z 420/0.4 420 0.4 8
YPJ-Z 500/0.3 500 0.3 10

上海永鹏水泵YPJ-Z隔膜式计量泵客户订购提示:

1)、请提供您需订购的计量泵产品主要技术参数:流量、扬程、电机功率、材质或输送介质名称(根据水泵选型表)
2)、上海永鹏水泵网为您提供的"永鹏牌"YPJ-Z隔膜式计量泵产品主要样本资料:产品图、总装图、外形尺寸图、性能参数表、外形尺寸表及技术标准等所有水泵相关技术资料仅供计量泵用户作选型参考。
3)、工程设计、施工、安装等实际应用及维护请以生产厂家上海永鹏SHYONP随机提供的最新YPJ-Z隔膜式计量泵使用说明书为准,或来信来电技术咨询、索取所需图纸。
4)、请向我司免费索取解压密码后下载:YPJ-Z隔膜式计量泵使用说明书。
