Q41H法兰黄铜球阀

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

结构

主要性能规范

型号	公称压力 PN（Mpa）	试验压力PS（Mpa）			工作压力 P（Mpa）	适用温度 ℃	适用介质
		壳 体	密封（液）	密封（气）
Q41T-16T	2.5	3.75	2.75	0.6	2.5	聚四氟乙烯： ≤150；对位 聚苯：≤250	水、蒸汽、油品
Q41T-25T	2.5	3.75	2.75	0.6	2.5		水、蒸汽、油品
Q41T-40T	2.5	3.75	2.75	0.6	2.5		硝酸类
Q41T-40T	2.5	3.75	2.75	0.6	2.5		硝酸类

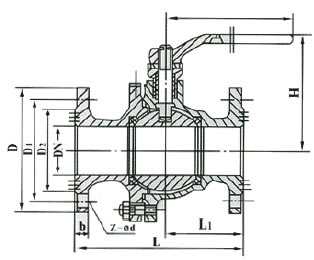

主要尺寸重量

公称通 径DN（㎜）	尺寸㎜
	L				L1	D	D1	D2	b	Z-фd	H	Lo
	系列1	系列2	系列3	系列4
15	130	140	130	130	57	95	65	45	16	4-ф14	103	100
20	140	152	150	150	62	105	75	55	16	4-ф14	112	160
25	150	165	160	160	71	115	85	65	16	4-ф14	123	160
32	165	178	180	165	65	135	100	78	18	4-ф18	150	250
40	180	190	200	180	71	145	110	85	18	4-ф18	156	250
50	200	216	230	220	85	160	125	100	20	4-ф18	172	350
65	220	241	290	250	100	180	145	120	22	8-ф18	197	350
80	250	283	310	280	114	195	160	135	22	8-ф18	222	450
100	320	305	350	320	130	230	190	160	24	8-ф23	253	450
125	400	381	400	320	190	270	220	188	28	8-ф25	286	600
150	400	403	180	360	190	300	250	218	30	8-ф25	275	800
200	-	502	600	-	-	-	-	-	-	-	-

上海永鹏阀门Q41H法兰黄铜球阀用户订购提示：

1）、请提供您需订购的球阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、上海永鹏阀门网为您提供的"永鹏牌"Q41H法兰黄铜球阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供球阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的Q41H法兰黄铜球阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：Q41H法兰黄铜球阀使用说明书
