D371X/F/J/H/S蜗轮对夹蝶阀

主要性能规范

适用温度	适用介质
天然胶≤85℃	石膏浆液、石灰石浆液、 回收水、工艺水、废水
三元乙丙胶≤100℃

主要零件材料

名称	材料
阀体	灰铸铁、球墨铸铁、碳钢
蝶板	碳钢包覆橡胶、 碳钢包覆氟塑料、不锈钢 双相不锈钢板 1.4529、C276
阀座	天然橡胶、三元乙丙、橡胶
阀杆	不锈钢、 2Cr13、304

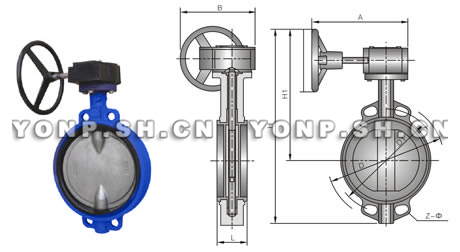

主要外形尺寸和连接尺寸 (mm)

公称通径 (DN)	L	D	D1	Z-Ф	H	H1	A	B	D0	重量 (kg)
40	33	150	110	4-18	350	270	193	125	150	7
50	43	165	125	4-18	360	280	193	125	150	8
65	46	185	145	4-18	385	295	193	125	150	9
80	46	200	160	8-18	396	300	193	125	150	10
100	52	220	180	8-18	430	315	193	125	150	11
125	56	250	210	8-18	460	335	193	125	150	13
150	56	285	240	8-22	485	345	193	125	150	14
200	60	340	295	8-22	630	455	283	165	220	30
250	68	395	350	12-22	690	484	283	165	220	40
300	78	445	400	12-22	770	530	334	175	280	78
350	78	505	460	16-22	830	560	334	175	280	81
400	102	565	515	16-26	910	595	425	210	320	140
450	114	615	565	20-26	938	618	425	210	320	160
500	127	670	620	20-26	993	650	425	210	320	190
600	154	780	725	20-30	1131	718	425	210	320	315
700	165	895	840	24-30	1476	998	620	320	400	480
800	190	1015	950	24-33	1533	1008	620	320	400	516
900	203	1115	1050	28-33	1655	1070	620	320	400	780
1000	216	1230	1160	28-36	1765	1125	620	400	400	950
1100	230	1340	1270	32-36	1880	1184	620	400	400	1050
1200	254	1455	1380	32-39	1995	1240	620	400	400	1150
采用标准	设计制造： GB12238结构长度：GB12221法兰：GB/T172416PN10MPa

D371X/F/J/H/S蜗轮对夹蝶阀用户订购提示：

1）、请提供您需订购的蝶阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据厂家阀门选型表）
2）、D371X/F/J/H/S蜗轮对夹蝶阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供蝶阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的D371X/F/J/H/S蜗轮对夹蝶阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
