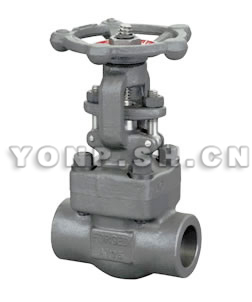

上海永鹏实业阀门制造有限公司生产的美标锻钢闸阀的阀体阀盖连接设计形式有三种.第一种是阀体阀盖螺栓连接的美标锻钢闸阀,按这种连接形式设计的阀门,其阀体与阀盖采用螺栓连接,缠绕式垫片密封,优点是便于使用过程中的阀门维护。第二种阀体阀盖焊接连接美标锻钢闸阀,按这种连接形式设计的阀门,其阀体与阀盖采用全焊密封,最大优点是零外泄漏。第三种是压力自紧式阀盖美标锻钢闸阀,按这种连接形式设计的阀门,其阀体与密封压盖用螺蚊连接,内压自密封环密封,优点是内部压力越大,其密封性能越好。您可以根据实际情况合理选用我们的阀门。
美标锻钢闸阀设计与应用规范:
1、设计制造:按ANSIB16.34;API602;BS5352
2、连接端尺寸:
(1)、承插孔尺寸按ANSIB16.11;JIS B2306
(2)、螺纹端尺寸按ANSIB1.20.1 BS21;ISO’/,;JIS BO20
3、阀门检测和试验;按API598
4、材料:按AISI/ASTM的规定
5、主要材料:AI05;F11;F22;304;304L;316;316L;LF2。。。
6、 标记按MSS-SP-25
1、全径或缩径
2、明杆支架式
3、自定心压板压套式
4、螺栓连接、全焊密封连接以及内压自紧式连接阀盖
5、整体式上密封座
规格 |
S | L | T | W | H (开) ≈ |
重量(㎏) ≈ |
||||||||||
英 制 | 公制 | A N S I | J I S | ANSI牙型60゜ | JIS.ISC.SC 牙型55゜ |
|||||||||||
缩径 | 全径 | 缩径 | 全径 | 缩径 | 全径 | 缩径 | 全径 | 缩径 | 全径 | 缩径 | 全径 | 缩径 | 全径 | |||
3/8 | 10 | 17.6 | 17.9 | 79 | 3/8 | 3/8 | 100 | 166 | 2.2 | |||||||
1/2 | 3/8 | 15 | 10 | 21.8 | 17.6 | 22.2 | 17.9 | 79 | 1/2 | 3/8 | 1/2 | 3/8 | 100 | 166 | 2.2 | 2.2 |
3/4 | 1/2 | 20 | 15 | 27.1 | 21.8 | 27.7 | 22.2 | 92 | 3/4 | 1/2 | 3/4 | 1/2 | 100 | 169 | 2.2 | 2.2 |
1 | 3/4 | 25 | 20 | 33.8 | 27.1 | 34.5 | 27.7 | 111 | 1 | 3/4 | 1 | 3/4 | 125 | 193 | 4.7 | 4.3 |
1 1/4 | 1 | 32 | 25 | 42.6 | 33.8 | 43.2 | 34.5 | 120 | 1 1/4 | 1 | 1 1/4 | 1 | 160 | 236 | 5.9 | 5.9 |
1 1/2 | 1 1/4 | 40 | 32 | 48.7 | 42.6 | 49.1 | 43.2 | 120 | 1 1/2 | 1 1/4 | 1 1/2 | 1 1/4 | 160 | 246 | 6.9 | 6.9 |
2 | 1 1/2 | 50 | 40 | 61.1 | 48.7 | 61.1 | 49.1 | 140 | 2 | 1 1/2 | 2 | 1 1/2 | 180 | 283 | 11.1 | 11.1 |
2 | 50 | 61.1 | 61.1 | 178 | 2 | 2 | 200 | 330 | 15.2 |
150-800Lb美标锻钢闸阀标准材:
注意:客户需求的其他材质也可采用。密封圈材料配对由客户指定内件代号决定。 CS=碳钢;AS=合金钢;SS=不锈钢
规格 |
S | L | T | W | H (开) ≈ |
重量(㎏) | ||||
英 制 | 公 制 | JNSI | JIS | ANSI | ISO、BS | JIS | ≈ | |||
NPI牙型60 | RC牙型55 | PT牙型55 | ||||||||
1/4 | 8 | 14.2 | 14.3 | 79 | 1/4 | 100 | 166 | 2.19 | ||
3/8 | 10 | 17.6 | 17.9 | 92 | 3/8 | 100 | 166 | 2.17 | ||
1/2 | 15 | 21.8 | 22.2 | 111 | 1/2 | 100 | 169 | 2.2 | ||
3/4 | 20 | 27.1 | 27.7 | 111 | 3/4 | 125 | 193 | 4.3 | ||
1 | 25 | 33.8 | 34.5 | 120 | 1 | 160 | 236 | 5.9 | ||
1 1/4 | 32 | 42.6 | 43.2 | 120 | 1 1/4 | 160 | 246 | 6.9 | ||
1 1/2 | 40 | 48.7 | 49.1 | 140 | 1 1/2 | 180 | 283 | 11.1 | ||
2 | 50 | 61.1 | 61.1 | 178 | 2 | 200 | 330 | 15.2 |
注意:客户需求的其他材质也可采用。密封圈材料配对由客户指定内件代号决定。 CS=碳钢;AS=合金钢;SS=不锈钢
序 号 |
零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | ||||
Type A105N | Type F22 | Type F304(L) | Type F316(L) | |||||
1 | 阀 体 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | |||
2 | 阀 座 | A276 420 | A276 304 | A276 304(L) | A276 316(L) | |||
3 | 闸 板 | A182 F430 | A182 F304 | A182 F304(L) | A182 F316(L) | |||
4 | 阀 杆 | A182 F6a | A182 F22 | A182 F304(L) | A182 F316(L) | |||
5 | 垫 片 | 304夹柔性石墨 | 316夹PTFE | |||||
6 | 阀 盖 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | |||
7 | 阀盖 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | |||
8 | 圆柱销 | A276 420 | A182F304 | |||||
9 | 填料压套 | A276 410 | A182 F304(L) | A182 F316(L) | ||||
10 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | |||
11 | 填料压板 | WCB | A182 F11 | A182 F304(L) | A182 F316(L) | |||
12 | 螺 母 | A194 2H | A194 4 | A194 8 | A194 8M | |||
13 | 阀杆螺母 | A276 420 | ||||||
14 | 锁紧螺母 | A194 2H | A194 4 | A194 8 | A194 8M | |||
15 | 铭 牌 | SS | ||||||
16 | 手 轮 | HT200 | ||||||
17 | 润滑垫片 | A473 431 | ||||||
18 | 填料 | 柔性石墨+304丝 | PTFE | |||||
适 用 介 质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | |||||
适 用 温 度 | -29℃~425℃ | -29℃~550℃ | -29℃~200℃ |
注意:客户需求的其他材质也可采用。密封圈材料配对由客户指定内件代号决定。 CS=碳钢;AS=合金钢;SS=不锈钢
规格 |
S | L | T | W | H (开) ≈ |
重量(㎏) ≈ | ||||||
英制 | 公制 | JNSI | JIS | 900~1500 Lb |
2500 Lb |
A N S I | ISO、BS | J I S | 900~1500 Lb |
2500 Lb |
||
NPI牙型60 | RC牙型55 | PT牙型55 | ||||||||||
1/2 | 15 | 21.8 | 22.2 | 140 | 186 | 1/2 | 160 | 321 | 10.5 | 10.8 | ||
3/4 | 20 | 27.1 | 27.7 | 140 | 186 | 3/4 | 160 | 321 | 10.8 | 11.6 | ||
1 | 25 | 33.8 | 34.5 | 140 | 186 | 1 | 180 | 321 | 11.5 | 12.3 | ||
1 1/4 | 32 | 42.6 | 43.2 | 178 | 232 | 1 1/4 | 200 | 380 | 19.6 | 26.0 | ||
1 1/2 | 40 | 48.7 | 49.1 | 178 | 232 | 1 1/2 | 250 | 414 | 21.0 | 28.4 | ||
2 | 50 | 61.1 | 61.1 | 216 | 279 | 2 | 280 | 502 | 40.4 | 55.4 |
序 号 |
零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |
Type A105N | Type F22 | Type F304(L) | Type F316(L) | ||
1 | 阀 体 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
2 | 阀 座 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
3 | 闸 板 | A182 /F430 | A182 F304 | A182 F304(L) | A182 F316(L) |
4 | 阀 杆 | A182 F6a | A182 F304 | A182 F304(L) | A182 F316(L) |
5 | 自密封座 | A105N | A182 F304 | A182 F304(L) | F316(L) |
6 | 自密封环 | A182 F304 | A182 F304 | A276 304(L) | A276 316(L) |
7 | 阀 盖 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
8 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
9 | 圆柱销 | A276 420 | A182 F304 | ||
10 | 填 料 | 柔性石墨+304丝 | BPTFE | ||
11 | 提升螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
12 | 填料压套 | A276 F420 | A182 F304 | ||
13 | 填料压板 | A105 | A182 F304 | ||
14 | 螺 母 | A194 2H | A194 4 | A194 8 | A194 8M |
15 | 阀杆螺母 | A276 420 | |||
16 | 手 轮 | A197 | |||
17 | 锁紧螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
Brass | |||||
适 用 介 质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
适 用 温 度 | -29℃~425℃ | -29℃~550℃ | -29℃~200℃ |
注意:客户需求的其他材质也可采用。密封圈材料配对由客户指定内件代号决定。 CS=碳钢;AS=合金钢;SS=不锈钢
规格 |
压力 磅级 |
L | H(开) | W | D3 | D2 | D1 | T | f | N-ф | 重量(㎏) | ||||
英制 | 公制 | 缩径 | 全径 | 缩径 | 全径 | 缩径 | 全径 | ||||||||
1/2 | 15 | 150 | 108 | 166 | 169 | 100 | 100 | 35 | 60.5 | 89 | 11.5 | 1.6 | 4-16 | 4.5 | 5 |
300 | 140 | 66.5 | 95 | 14.5 | 1.6 | 4-16 | 4.8 | 5.2 | |||||||
600 | 165 | 66.5 | 95 | 14.5 | 6.4 | 4-16 | 5.9 | 5.9 | |||||||
3/4 | 20 | 150 | 117 | 169 | 193 | 100 | 125 | 43 | 70 | 98 | 13 | 1.6 | 4-16 | 5.2 | 6.1 |
300 | 152 | 82.5 | 118 | 16 | 1.6 | 4-19 | 6.2 | 6.3 | |||||||
600 | 190 | 82.5 | 118 | 16 | 6.4 | 4-19 | 7.4 | 7.5 | |||||||
1 | 25 | 150 | 127 | 193 | 230 | 125 | 160 | 51 | 79.5 | 108 | 14.5 | 1.6 | 4-16 | 8.2 | 8.4 |
300 | 165 | 89 | 124 | 17.5 | 1.6 | 4-19 | 9.3 | 8.6 | |||||||
600 | 216 | 89 | 124 | 17.5 | 6.4 | 4-19 | 10.4 | 10.2 | |||||||
1 1/4 | 32 | 150 | 140 | 230 | 246 | 160 | 160 | 63 | 89 | 118 | 16 | 1.6 | 4-16 | 11.5 | 14.3 |
300 | 178 | 98.5 | 133 | 19.5 | 1.6 | 4-19 | 14 | 14.5 | |||||||
600 | 229 | 98.5 | 133 | 21 | 6.4 | 4-19 | 16.2 | 16.7 | |||||||
1 1/2 | 40 | 150 | 165 | 246 | 283 | 160 | 180 | 73 | 98.5 | 127 | 17.5 | 1.6 | 4-16 | 12.5 | 15.4 |
300 | 190 | 114.5 | 156 | 21 | 1.6 | 4-22.5 | 15.5 | 15.6 | |||||||
600 | 241 | 114.5 | 156 | 22.5 | 6.4 | 4-22.5 | 17.5 | 17.4 | |||||||
2 | 50 | 150 | 178 | 263 | 330 | 180 | 200 | 92 | 120.5 | 152 | 19.5 | 1.6 | 4-19 | 20.3 | 22.7 |
300 | 216 | 127 | 165 | 22.5 | 1.6 | 8-19 | 23.4 | 22.8 | |||||||
600 | 292 | 127 | 165 | 25.5 | 6.4 | 8-19 | 28.3 | 28.7 |
规格 |
压力 K级 |
L | H(开) | W | A | B | C | T | f | N-ф | 重量(㎏) | ||||
英制 | 公制 | 缩径 | 全径 | 缩径 | 全径 | 缩径 | 全径 | ||||||||
1/2 | 15 | 10K | 108 | 166 | 169 | 100 | 100 | 52 | 70 | 95 | 12 | 1 | 4-15 | 4.8 | 5 |
20K | 140 | 70 | 95 | 14 | 4-15 | 5.2 | 5.2 | ||||||||
40K | 165 | 55 | 80 | 115 | 20 | 4-19 | 6.4 | 6.5 | |||||||
3/4 | 20 | 10K | 117 | 169 | 193 | 100 | 125 | 58 | 75 | 100 | 14 | 1 | 4-15 | 5.4 | 5.5 |
20K | 152 | 75 | 100 | 16 | 4-15 | 6.5 | 6.6 | ||||||||
40K | 190 | 60 | 85 | 120 | 20 | 4-19 | 7.8 | 8 | |||||||
1 | 25 | 10K | 127 | 193 | 230 | 125 | 160 | 740 | 90 | 125 | 14 | 1 | 4-19 | 8.6 | 8.8 |
20K | 165 | 90 | 125 | 16 | 4-19 | 9.7 | 10.8 | ||||||||
40K | 216 | 70 | 95 | 130 | 22 | 4-19 | 11.5 | 12.2 | |||||||
1 1/4 | 32 | 10K | 140 | 230 | 246 | 160 | 160 | 80 | 100 | 135 | 16 | 2 | 4-19 | 13.2 | 14.3 |
20K | 178 | 100 | 135 | 18 | 4-19 | 14.5 | 14.5 | ||||||||
40K | 229 | 80 | 105 | 140 | 24 | 4-19 | 17.8 | 13 | |||||||
1 1/2 | 40 | 10K | 165 | 246 | 283 | 160 | 180 | 85 | 105 | 140 | 16 | 2 | 4-19 | 14.8 | 15.06 |
20K | 190 | 105 | 140 | 16 | 4-19 | 15.9 | 16.2 | ||||||||
40K | 241 | 960 | 120 | 160 | 24 | 4-23 | 18.8 | 19 | |||||||
2 | 50 | 10K | 178 | 263 | 330 | 180 | 200 | 100 | 120 | 155 | 16 | 2 | 4-19 | 21 | 22.7 |
20K | 216 | 120 | 155 | 18 | 8-19 | 25 | 26 | ||||||||
40K | 292 | 105 | 130 | 165 | 26 | 8-19 | 29.5 | 30 |
注:该页的阀门标准材质明细表同下页。
规格 |
S | L | T | W | H (开) ≈ |
重量(㎏) | ||||
英 制 | 公 制 | JNSI | JIS | ANSI | ISO、BS | JIS | ≈ | |||
NPI牙型60 | RC牙型55 | PT牙型55 | ||||||||
1/2 | 15 | 21.8 | 22.2 | 216 | 1/2 | 125 | 197 | 7.2 | ||
3/4 | 20 | 27.1 | 27.7 | 229 | 3/4 | 125 | 197 | 11.5 | ||
1 | 25 | 33.8 | 34.5 | 254 | 1 | 160 | 236 | 15.6 | ||
1 1/4 | 32 | 42.6 | 43.2 | 279 | 1 1/4 | 160 | 246 | 16.2 | ||
1 1/2 | 40 | 48.7 | 49.1 | 305 | 1 1/2 | 180 | 283 | 22.6 | ||
2 | 50 | 61.1 | 61.1 | 368 | 2 | 200 | 330 | 32.8 |
序 号 |
零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | ||||
Type A105N | Type F22 | Type F304(L) | Type F316(L) | |||||
1 | 阀 体 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | |||
2 | 阀 座 | A276 420 | A276 304 | A276 304(L) | A276 316(L) | |||
3 | 闸 板 | A182 F430 | A182 F304 | A182 F304(L) | A182 F316(L) | |||
4 | 阀 杆 | A182 F6a | A182 F22 | A182 F304(L) | A182 F316(L) | |||
5 | 垫 片 | 304夹柔性石墨 | 316夹PTFE | |||||
6 | 阀 盖 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | |||
7 | 阀盖 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | |||
8 | 圆柱销 | A276 420 | A182F304 | |||||
9 | 填料压套 | A276 410 | A182 F304(L) | A182 F316(L) | ||||
10 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | |||
11 | 填料压板 | WCB | A182 F11 | A182 F304(L) | A182 F316(L) | |||
12 | 螺 母 | A194 2H | A194 4 | A194 8 | A194 8M | |||
13 | 阀杆螺母 | A276 420 | ||||||
14 | 锁紧螺母 | A194 2H | A194 4 | A194 8 | A194 8M | |||
15 | 铭 牌 | SS | ||||||
16 | 手 轮 | A197 | ||||||
17 | 润滑垫片 | A473 431 | ||||||
18 | 填料 | 柔性石墨+碳素纤维 | PTFE | |||||
适 用 介 质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | |||||
适 用 温 度 | -29℃~425℃ | -29℃~550℃ | -29℃~200℃ |
注意:客户需求的其他材质也可采用。密封圈材料配对由客户指定内件代号决定。 CS=碳钢;AS=合金钢;SS=不锈钢
规格 |
L | W | H(开) | 重? 量(㎏) | |||||
英 制 | 公 制 | 150磅级 | 300磅级 | 600磅级 | 150磅级 | 300磅级 | 600磅级 | ||
3/8 | 10 | 102 | - | - | 2.8 | 151 | 2.8 | - | - |
1/2 | 15 | 108 | 140 | 165 | 2.8 | 151 | 2.8 | 3.5 | 4.5 |
3/4 | 20 | 117 | 152 | 191 | 3.3 | 158 | 3.3 | 4.4 | 5.1 |
1 | 25 | 127 | 165 | 216 | 5.4 | 190 | 5.4 | 6.8 | 8.2 |
1 1/4 | 32 | 138 | 178 | 229 | 7.1 | 219 | 7.1 | 8.1 | 10.5 |
1 1/2 | 40 | 165 | 191 | 241 | 8.2 | 246 | 8.2 | 9.2 | 12.4 |
2 | 50 | 178 | 216 | 292 | 12.5 | 283 | 12.5 | 15.4 | 20.1 |
序 号 |
零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | ||||
Type A105N | Type F22 | Type F304(L) | Type F316(L) | |||||
1 | 阀 体 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | |||
2 | 阀 座 | A276 420 | A276 304 | A276 304(L) | A276 316(L) | |||
3 | 闸 板 | A182 F430 | A182 F304 | A182 F304(L) | A182 F316(L) | |||
4 | 阀 杆 | A182 F6a | A182 F22 | A182 F304(L) | A182 F316(L) | |||
5 | 垫 片 | 304夹柔性石墨 | 316夹PTFE | |||||
6 | 阀 盖 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | |||
7 | 阀盖 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | |||
8 | 圆柱销 | A276 420 | A182F304 | |||||
9 | 填料压套 | A276 410 | A182 F304(L) | A182 F316(L) | ||||
10 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | |||
11 | 填料压板 | WCB | A182 F11 | A182 F304(L) | A182 F316(L) | |||
12 | 螺 母 | A194 2H | A194 4 | A194 8 | A194 8M | |||
13 | 阀杆螺母 | A276 420 | ||||||
14 | 锁紧螺母 | A194 2H | A194 4 | A194 8 | A194 8M | |||
15 | 铭 牌 | SS | ||||||
16 | 手 轮 | HT200 | ||||||
17 | 润滑垫片 | A473 431 | ||||||
18 | 填料 | 柔性石墨+304丝 | PTFE | |||||
适 用 介 质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | |||||
适 用 温 度 | -29℃~425℃ | -29℃~550℃ | -29℃~200℃ |
注意:客户需求的其他材质也可采用。密封圈材料配对由客户指定内件代号决定。 CS=碳钢;AS=合金钢;SS=不锈钢
规 格 | L1 | D5 | D6 | L2 | L3 | T(RC) | W | H1(关) | H2(开) | 重量(㎏) |
15 | 92 | 22.5 | 40 | 10 | 13.2 | 1/2 | 100 | 149 | 166 | 2.2 |
20 | 111 | 28.5 | 49 | 11 | 14.4 | 3/4 | 125 | 171 | 190 | 4.32 |
25 | 120 | 34.5 | 58 | 12 | 16.3 | 1 | 160 | 195 | 219 | 5.9 |
32 | 120 | 43 | 65 | 14 | 19.1 | 1 1/4 | 160 | 212 | 246 | 6.9 |
40 | 140 | 49 | 78 | 15 | 19.1 | 1 1/2 | 180 | 240 | 283 | 11.1 |
50 | 176 | 61 | 82 | 16 | 23.4 | 2 | 200 | 276 | 329 | 15.2 |
零件名称 | 材料 | 试验项目 | 试验压力(MPa) | ||||
阀体、阀盖 | 25Mn | 公称压力 | 2.5 | 4 | 6.4 | 10 | 16 |
阀座 | F318+STL.6 | 强度试验 | 3.8 | 6 | 9.6 | 15 | 24 |
阀板 | F318+STL.6 | 高压密封试验 | 2.75 | 4.4 | 7 | 11 | 17.6 |
阀杆 | F318 | 低压密封试验 | 0.6 | ||||
垫片 | F304夹柔性石墨 | 使用温度℃ | -40~130℃ | ||||
填料 | 碳素纤维+柔性石墨 | 适用介质 | 酸性天敢(H2S+CO2≤8) |
PN |
2.5MPa | 4MPa | 6.4MPa | 16MPa | |||||||||||||||||||||
代号 | |||||||||||||||||||||||||
DN | 15 | 20 | 25 | 32 | 40 | 50 | 15 | 20 | 25 | 32 | 40 | 50 | 15 | 20 | 25 | 32 | 40 | 50 | 15 | 20 | 25 | 32 | 40 | 50 | |
L4 | 130 | 150 | 160 | 180 | 200 | 230 | 130 | 150 | 160 | 180 | 200 | 230 | 170 | 190 | 210 | 230 | 260 | 300 | 170 | 190 | 210 | 230 | 260 | 300 | |
D1 | 95 | 105 | 115 | 135 | 145 | 160 | 95 | 105 | 115 | 135 | 145 | 160 | 105 | 125 | 135 | 150 | 165 | 175 | 110 | 130 | 140 | 165 | 175 | 215 | |
D2 | 65 | 75 | 85 | 100 | 110 | 125 | 65 | 75 | 85 | 100 | 110 | 125 | 75 | 90 | 100 | 110 | 125 | 135 | 75 | 90 | 100 | 115 | 125 | 165 | |
D3 | 45 | 55 | 65 | 78 | 85 | 100 | 45 | 55 | 65 | 78 | 85 | 100 | 55 | 68 | 78 | 82 | 95 | 105 | 52 | 62 | 72 | 85 | 92 | 132 | |
D4 | 17 | 22 | 27 | 34 | 42 | 51 | 17 | 22 | 27 | 34 | 42 | 51 | 17 | 17 | 27 | 34 | 42 | 51 | 17 | 22 | 27 | 34 | 42 | 51 | |
b | 16 | 16 | 16 | 18 | 18 | 20 | 16 | 16 | 16 | 18 | 18 | 20 | 18 | 20 | 22 | 24 | 24 | 26 | 24 | 26 | 28 | 30 | 32 | 36 | |
f1 | 2 | 2 | 2 | 2 | 3 | 3 | 2 | 2 | 2 | 2 | 3 | 3 | 2 | 2 | 2 | 2 | 3 | 3 | 2 | 2 | 2 | 2 | 3 | 3 | |
o | 14 | 14 | 14 | 18 | 18 | 18 | 14 | 14 | 14 | 18 | 18 | 18 | 14 | 18 | 18 | 23 | 23 | 23 | 18 | 23 | 23 | 25 | 27 | 25 | |
n | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 8 | |
f2 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |||||||
D7 | 40 | 51 | 58 | 66 | 76 | 88 | 40 | 51 | 58 | 66 | 76 | 88 | 40 | 51 | 58 | 66 | 76 | 88 |
1)、请提供您需订购的闸阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、美标锻钢闸阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供闸阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的美标锻钢闸阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:美标锻钢闸阀使用说明书
