DMF-0.5电磁式煤气安全阀


DMF-0.5电磁式煤气安全阀

结构特点及用途

DMF型电磁式煤气安全阀是一种切断装置,它由密封蝶阀和电磁式启动器二大部分组成,对以煤气为燃料的各种工业炉窑,保 证安全不可缺少的重要设备。
本阀具有结构简单、动作可靠、维护方便、价格低廉,并具有如下功能:煤气低压和空气低压报警,断电时快速切断,始终点 阀位信号等。

主要性能

公称压力PN: 0.05MPa
泄漏量:零泄漏
电源电压:200V AC 50Hz
温度范围:-20-180℃
切断时间:<1.5S

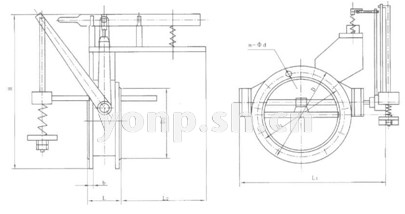

DMF-0.5电磁式煤气安全阀 安装尺寸图

DMF-0.5型电磁式煤气安全阀性能主要外型及连接尺寸表

DN D1 D D2 L L1 L2 Η Β n-φd
100 170 205 145 120 360 250 460 10 4-12
150 225 260 200 145 510 250 510 14 8-18
200 280 315 252 145 465 250 565 14 8-18
250 335 370 310 180 520 280 620 16 12-18
300 395 435 362 180 580 300 670 16 12-23
350 445 485 412 180 630 300 720 16 12-23
400 495 535 462 200 680 300 770 20 16-23
450 550 590 518 250 740 300 820 20 ,16-23
500 600 640 570 250 780 300 860 22 16-23
600 705 755 670 270 895 320 960 22 20-25
700 810 860 775 270 1010 400 1060 22 24-25
800 920 975 880 270 1125 400 1150 22 24-30
900 1020 1075 980 270 1225 400 1250 24 24-30
1000 1120 1175 1080 300 1345 500 1360 24 28-30
1200 1340 1400 1295 300 1525 500 1500 24 32-34
1400 1560 1620 1510 300 1775 500 1800 24 36-34
1600 1760 1820 1710 350 1990 700 2100 24 40-41
1800 1970 2045 1970 350 2190 700 2350 24 40-41
2000 2180 2265 2110 350 2390 700 2600 24 48-48

注:
1. 与本阀配套的还有DCK-1型控制器,如用户需要请注明,用户也可自行设计控制回路。
2. 选用时请注明:电磁式启动器电压、温度、压力等。特殊要求如防爆、户外等请注明。
