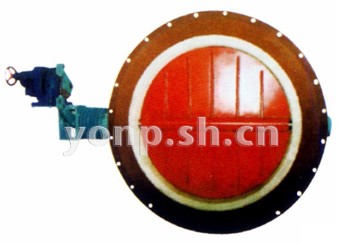

D9/6/3 0 1/2 2-1PX电（气、手）动高温蝶阀

结构特点及用途

该阀系我公司引进德国哈维（HAV）公司先进技术，采用优质耐热钢经特殊工艺研制而成的一种高性能高温蝶阀，具有耐高温、体积小，耐震、耐磨、结构紧凑、操作方便、灵活、流阻小等特点。它与任何电动、气动、液动、电液动、手动执行器组合以不同性能的阀门，可实现自动化调节或远距离控制，广泛应用于冶金、建材、石化、电力等工业部门。

主要性能

公称压力：0.1Mpa
适用介质：空气、烟气及其它高温气体
适用温度：P5 t≤500℃,P6 t≤650℃, P7 t≤750℃, P8 t≤850℃, P9 t≤950℃
泄漏率：普通型（D口012）≤3% 低泄漏型（D口022）≤1%
电源（气源）：220V或380V。AC（0.14或0.5MPa）
输入信号：0-14（4-20）mA（0.02-0.1MPa）或开关量信号

型号编制说明：见附录一型号编制说明 格式1

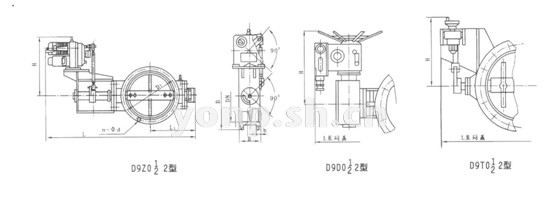

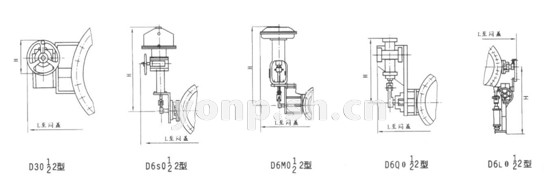

D90 1/2 2-1 D60 1/2 2-1 D30 1/2 2-1电（气、手）动高温蝶阀外形及连接尺寸表

DN			100	150	200	250	300	350	400	450	500	600	700	800	900	1000	1200	1400	1500	1600	1800	20 00
D			145	200	255	310	362	412	462	518	568	755	860	975	1075	1175	1400	1620	1720	1820	2045	22 65
D1			170	225	280	335	395	445	495	550	600	705	810	920	1020	1120	1340	1560	1660	1760	1970	21 80
Β			80			100		120		150		300			400
b			对夹式									26	28	28	30		30	32	34		36	38
η			8		12				16			20	24	24		28	32	36		40	44	48
d			Φ18		Φ23							Φ25		Φ 30
L1			250	290	315	340	370	470	495	530	560	610	660	710	770	810	910	1020	1070	1120	1320	14 20
阀体质量(kg)			80	92	105	135	192	250	290	360	420	710	809	1050	1150	1230	1540	1750	1960	2410	2600	29 50
电动高温蝶阀配电动执行器	D9Z0 1/2 2	L	1080	1145	1195	1245	1295	1555	1610	1675	1870	1970	2070	2210	2310	2410	2625	2835	2935	3035	3235	34 35
		Η	470					550			690			780					1028
		型号	ZKJ-210					ZKJ-310			ZKJ-410			ZKJ-510					ZKJ-610
	D90D0 1/2 2	L	870	930	980	1030	1080	1310	1365	1570	1630	1730	1830	1930	2030	2130	2330	2530	2630	2730	2930	31 30
		Η	460											570
		型号	Z5-24					Z10-24			Z15-24			Z20-24				Z30-24
	D90T0 1/2 2	L	820	880	930	980	1030	1260	1315	1530	1580	1680	1780	1880	1980	2080	2280	2480	2580	2680	2880	30 80
		Η	720					1170			1020			1020				1320			1620
		型号	DT II 10020-M					DT II 10050-M			DTII30040-M			DT II 50030-M				DTIIH100050-M			DT II 100070
气动高温蝶阀配气动执行器	D6M0 1/2 2	L	1148	1208	1268	1324	1374	1604	1670	1885	1935	1830	1930	2030	2130	2230	2440	2640	2740	2840	3040	32 40
		Η	635			865			970			1096					1408			1460
		型号	ZMA-3			ZMA-4			ZMA-5			ZSC-45					ZSL-250			ZSL-400
	D6Q0 1/2 2	L	820	880	930	980	1030	1260	1315	1530	1580	1680	1780	1880	1980	2080	2280	2480	2580	2680	2880	30 80
		Η	410				510				682			760				985
		型号	QGBI1 -D63x120B				QGBII-D130x250B				QGBII -D130 x 250B			QGB 11 -D200x250B				QGB 11 -D200x400B
配手动机构 D30 1/2 2 型		L	840	890	940	990	1030	1260	1315	1530	1580	1680	1780	1880	1980	2080	2300	2500	2600	2700	2900	31 00
		Η	90				105				120			150				180			210
		型号	S-01				S-02				S-03			S-04				S-05			S-06

注：
1、本阀与上述执行器组合外，还可与其它电动、气动、液动、电液动执行器组合使用。
2、有关执行器原理、接线图、技术参数见"附录"。
3、本阀可按用户要求设计制造(非水平布置的管道安装请注明与地面夹角)。
4、整机质量为阀体质量+执行器质量。
5、气动高温蝶阀配执行器ZMA的为D6M0 1/2 2型，配ZSC的为D6SO1/22型，配ZSL的为D6LO1/2 2型。
6、需附件请注明(如伺服放大器、电动操作器、控件箱、电磁阀、阀门定位器、手操机构、空气减压过滤器)。
7、订货时注明：产品名称、规格、型号、公称压力、适用温度、泄漏率、输入信号、安装角度。
