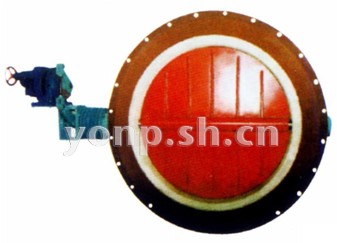

D9/6/3 1 1/2 1-1PX保温型电（气、手）动高温蝶阀

结构特点及用途

该阀是ZAJW-1G型高温调节蝶阀改进型，具有耐温高、结构紧凑、操作灵活、节能、价廉等特广泛应用于冶金、建材、石化、电力 等行业通风、环保工程的含尘烟气、空气管道，它可各种执行机构组合不同性能的阀门，实现生产过程自动调节或远距离控制。

主要性能

公称压力：0.1MPa适用介质：空气、烟气及其它高温气体
适用温度：P5 t≤550℃'P6 t≤650℃,Ρ7 t≤750℃, Ρ8 t≤850℃ , Ρ9 t≤950℃；
泄漏率：低泄漏型(D9121、D6121、D3121型) ≤1% 其它为普通型≤3%
电源(气源)：220V或380V.AC ( 0.14或0.5MPa)
输入信号：电信号0-10(4-20>mA.DC或开关量信号；气信号0.20-0.1 MPa

型号编制说明：见附录一型号编制成说明格式1

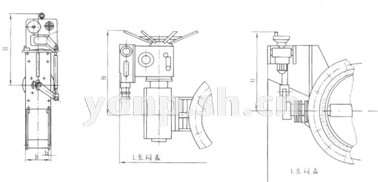

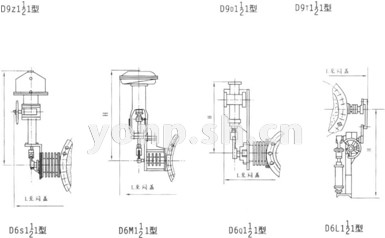

D9/6/3 1 1/2 1-1PX保温型电（气、手）动高温蝶阀外形及连接尺寸表

DN			150	200	250	300	350	400	450	500	600	700	800	900	1000	12 00	14 00	15 00	16 00	18 00	20 00	22 00	24 00	26 00	28 00	30 00
D			370	435	485	585	640	705	755	860	975	1075	1275	1375	1475	16 85	18 85	21 35	22 35	24 40	26 40	28 40	30 40	32 40	34 40	36 40
D1			335	395	445	545	600	655	705	810	920	1020	1220	1320	1420	16 30	18 30	20 80	21 80	23 80	25 80	27 80	29 80	31 80	33 80	35 80
Β			190			200					210				220			240				300
b			16				18			20			22		24			26		28		30		32
n-Φd			12-Φ18			16-Φ23		20-Φ23			22-Φ26				24-Φ28			28-Φ34				40-Φ34
L1			375	448	473	580	608	642	668	772	829	883	1040	1090	1140	12 65	13 70	15 45	15 98	17 00	18 00	19 00	20 00	21 00	22 00	23 00
阀体质量(kg)			175	198	241	273	310	350	410	510	650	820	1060	1200	1360	15 50	17 50	19 60	26 80	30 40	33 20	36 00	40 40	44 90	49 60	54 50
保温型电动高温蝶阀配电点机执行器	D9Z1 1/2 1	L	1210	1275	1325	1541	1631	1698	1748	2067	2182	2285	2754	2804	2944	31 92	36 62	40 12	41 18	43 23	45 23	47 20	49 20	51 20	53 20	55 20
		Η	470			550				690				780			1028
		型号	ZKJ-210			ZKJ-310				ZKJ-410				ZKJ-510			ZKJ-610A			ZKJ-610			ZKJ-710
	D9D1 1/2 1	L	860	1006	1056	1270	1326	1394	1446	1624	1798	1906	2220	2320	2430	26 80	29 20	32 70	33 76	35 90	37 90	39 90	42 40	44 40	46 40	48 40
		Η	460										570										660
		型号	Z5-36			Z10-36				Z15-36			Z20-36				Z30-36						Z45-36
	D9T1 1/2 1	L	810	956	1006	1220	1276	1334	1396	1574	1738	1846	2160	2260	2370	26 20	28 30	31 86	32 86	35 00	37 00	39 00	41 20	43 20	45 20	47 20
		Η	720			1170				1020			1020				1320			1620			2370
		型号	DTII 10020-M			DT II 10050-M				DTII 30040-M			DT II 50030-M				DTII 10050-M			DTII100070-M			DT II1000120-M
保温型气动高温蝶阀气动执行器	D6Q1 1/2 1	L	1138	1203	1351	1567	1632	1699	1749	1768	1887	1990	2314	2414	2515	27 83	30 03	33 53	34 53	36 53	38 53	40 50	42 50	44 50	46 50	48 50
		Η	635		865			970			1096					1408			1460				1660
		型号	ZMA-3		ZMA-4			ZMA-5			ZSC-4					ZSL-250			ZSL-400				ZSL-600
	D6Q1 1/2 1	L	810	956	1006	1220	1276	1344	1396	1624	1738	1846	2160	2260	2370	26 20	28 30	31 86	32 86	35 00	37 00	39 00	41 20	43 20	45 20	47 20
		Η	410			510				682			760				985			1015			1070
		型号	QGB II -D630x120B			QGB II -D100x 160B				QGB II -D130 x 250B			QGB II -D200 χ 250B				QGB II -D200 χ 400B			QGB II -D250 x 400B			QGB II -D320 χ 400B
配手动机构	D31 1/2 1	L	994	1059	1109	1325	1411	1478	1528	1757	1872	1975	2329	2389	2529	28 21	30 31	33 81	35 17	37 22	29 22	41 20	43 20	45 20	47 20	49 20
		Η	90			105				120			150				180			210			250
		型号	S-01			S-02				S-03			S-04				S-05			S-06			S-07

注：
1. 本阀与上述电动执行器组合外，还可与其它电动、气动、液动、电液动执行器组合使用
2. 有关执行器原理、接线图、技术参数见"附录"。
3. 本阀可按用户要求设计制造（非水平布置的管道安装请注明与地面夹角）。
4. 整机质量为阀体质量+执行器质量。
5. 气动高温蝶阀配执行器ZMA的为D6M1 1/2 1型；配ZSC为D6S1 1/2 I型，配ZSL为D6L1 1/2 1型。
6. 需附件请注明（如伺服放大器、电动操作器、控制箱、电磁阀、定位器、手操机构，空气减压过滤器、限位开关等）
7. 订货时注明、产品名称、规格、型号、公称压力、适用温度、输入信号、安装角度。
