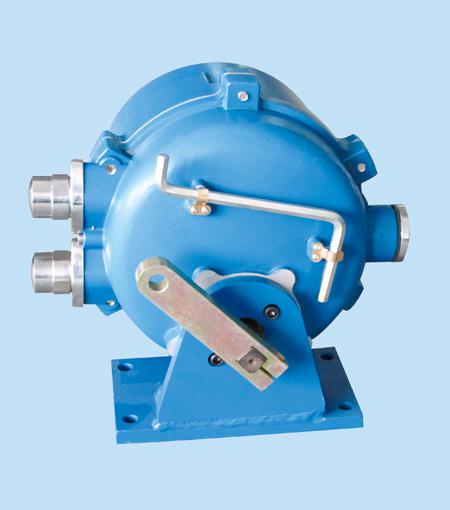

3810R系列电动角行程执行器

3810R系列电动角行程执行器
3810R系列电动角行程执行器

产品概述

3810R系列角行程电子式电动执行器是以220V交流相电源做为驱动电源,接受来自调节器控制信号(DC4~20mA或DC1~5V),实现预定角位移(0°~90°)运动的新型执行器。本系列执行器被用作调节阀的执行机构时,几乎具备了调节阀本身所要求的各种动作变换功能以及阀开度信号功能和手动功能。因此被广泛应于发电、冶金、石化、轻式及环保等工业部门。超过标准要求。

本系列执行器有以下主要特点:

1.1执行器设计有伺服系统(无需另配伺服放大器),只需接入DC4~20mA(或DC1~5V)信号和AC220V单相电源即可工作。内设接线端子,接线极为简单方便。
1.2执行器的关键部件——控制器,采用先进的混合集成电路,用树脂密封浇铸,外形为匣状,体积小,可靠性高。
1.3驱动量的反馈检测采用高性能导电塑料电位器,分辨率 < 0.4%
1.4具备自诊断功能,当发生故障时,控制器上的指示灯会立即发出指示信号。
1.5用状态选择开关可以设定断信号时,(阀芯处于全开,全闭或自锁状态)
1.6用状态选择开关可以设定(正、反动作。)
1.7用状态选择开关可以设定输入信号为(DC4~20mA或DC1~5V。)
1.8调整工作零点(始点)和行程(终点)简单易行。
1.9当突然断电时,能确保阀芯自锁。
1.10采用步皮带转动,有效降低了噪音。
1.11延时保护功能,额定负载时,能实行状态自锁,故障发生时,能立即起动保护,并可反向运行取消延时保护。

二、主要技术参数

2.1电源
AC220V±10%,50HZ。
2.2耗电功率(额定负载时)
规格A型执行器 50VA;
规格B型执行器 150VA;
规格C型执行器 220VA。
2.3输入信号 DC4~20mA或DC1~5V。
2.4输出信号 DC4~20mA(负载电阻500Ω以下)。
2.5控制精度 基本误差:±1%;回差≤1%;死区≤1%。
2.6工作行程调整范围
"零点" ±25%;
"行程" ±20%~100%。
2.7外部配线
输入输出信号应采用屏蔽电缆。电源线不得与信号线共用一根电缆。

  普通型(S型)执行器 隔爆型(X型)执行器
电源电缆 3芯S=1.5mm2 3芯S=1.5mm2外径Φ9±1
信号电缆 4芯S=1.5mm2 4芯S=1.5mm2外径Φ11±1
电缆引入口 2-PF(G1/2) 可安装保护套管PF3/4(G3/4)

2.8环境条件

环境条件 普通型(S型)执行器 隔爆型(X型)执行器
环境温度 无空间执行器-10oC ~60oC -10oC~40oC
有空间加热器-35oC ~60oC
相对温度 95%以下 45%~85%
环境气体 无腐蚀气体
机械振动 1.5g以下

2.9保护等级
IP55。
2.10隔爆等级
Exd II BT4。
2.11过载保护
规格A、B型执行器可任选,规格C型执行器必配。

三、产品型号规格

3.1型号规格标注说明

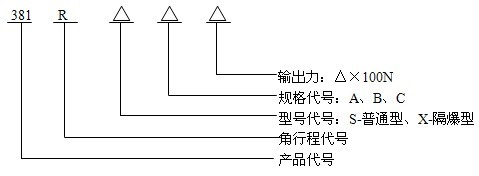

3810R系列电动角行程执行器

3.2本公司生产的系列执行器见表1。

型号规格 输出力矩(N.m) 动作时间(s/90°) 最大转角
381RSA-02 20 8.5 90°
381RSA-05 50 17
381RSB-10
381RXB-10
100 18
381RSB-20
381RXB-20
200 36
381RSC-30
381RXC-30
300 24
381RSC-50
381RXC-50
500 42
381RSC-60
381RXC-60
600 48
381RSD-100 1000 30
381RSD-150
381RSD-200
381RSD-300
381RSD-400
381RSD-500
1500 42
