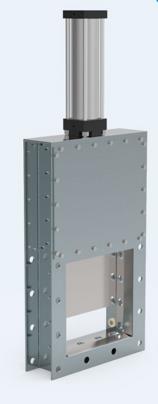

气动螺旋插板阀

用途

螺旋插板阀是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备，广泛使用在冶金、矿山、建材、粮食、化工等行业控制流量变化或迅速切断。

特点

气动螺旋插板阀又名气动插板阀，就是在手动螺旋插板阀基础上装上一个气动装置，具有结构简单、操纵灵活、重量轻、无卡阻、启闭迅速，特别适用于各类固体物料和50mm左右块状、团状物料的输送及流量调节，安装不受角度限制，操作方便，能随时调整尺度。也可以根据客户需要选择其他驱动方式，比如：电动等

主要零件材料及连接尺寸

类别	A×A	B×B	C×C	H	L	n-d	重量
单向	200×200	256×256	296×296	820	100	8-Φ12	/
	250×250	306×306	346×346	930	100	8-Φ14	/
	300×300	356×356	396×396	1050	100	8-Φ14	/
	400×400	456×456	496×496	140	100	12-Φ14	/
	450×450	510×510	556×556	1450	120	12-Φ18	/
	500×500	560×560	606×606	1610	120	16-Φ18	/
双向	600×600	660×660	706×706	1830	120	16-Φ18	/
	700×700	770×770	820×820	2130	140	20-Φ18	/
	800×800	870×870	920×920	2440	140	20-Φ18	/
	900×900	974×974	1030×1030	2660	160	27-Φ23	/
	1000×1000	10741074	1130×1130	2870	160	24-Φ23	/
说明	LMD-单向	I-手轮	距地面小于1.7米用手轮，大于1.7米用链轮
	LMS-双向	Ⅱ-链轮	链条节数M=0.105X-113（X是丝杆中心离地面度度）

注：1、本阀可按用户设计制造； 2、有关标准请参阅

上海永鹏阀门气动螺旋插板阀用户订购提示：

1）、请提供您需订购的闸阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、上海永鹏阀门网为您提供的"永鹏牌"气动螺旋插板阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供闸阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的气动螺旋插板阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：气动螺旋插板阀使用说明书
