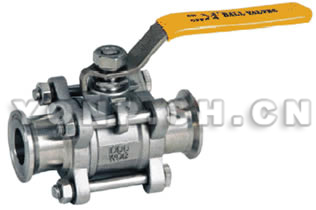

Q81F卡箍式不锈钢球阀

产品特征

公称压力：1.6-6.4MPa
适用温度范围：-20～232℃～350℃
适用介质：水、油、气及某些腐蚀性液体（W.O.G）。

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

结构

主要连接尺寸及重量

SIZE	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"	21/2"	3"	4"
PORT	9.6	15.9	22.2	28.5	34.9	47.5	60.2	72.9	97.4
L	75	90	100	110	125	150	190	220	270
D	25.0	25.0	20.4	50.4	50.4	63.9	77.4	90.0	118.9
S	20.24	20.24	43.60	43.60	43.60	56.30	70.60	83.30	110.30
H	64	67	83	89	100	108	150	161	180
T1	…	…	2.85	2.85	2.85	2.85	2.85	2.85	2.85
T2	3.63	3.63	4.75	4.75	…	…	…	…	…
E	125	125	140	140	200	200	250	250	290

主要零件材料

序号	零件名称	材质
1	阀体	不锈钢CF8M
2	阀盖	不锈钢CF8M
3	球体	不锈钢SS316
4	螺栓垫片	不锈钢SS304
5	螺栓螺母	不锈钢SS304
6	螺栓	不锈钢SS304
7	密封圈	聚四氟乙烯PTFE
8	阀体密封圈	聚四氟乙烯PTFE
9	止推垫圈	聚四氟乙烯PTFE
10	阀杆密封垫	聚四氟乙烯PTFE
11	阀杆	不锈钢SS316
12	填料压盖螺母	不锈钢SS304
13	手柄螺母	不锈钢SS304
14	手柄垫圈	不锈钢SS304
15	挂锁装置	不锈钢SS304(OQTION)
16	手柄	不锈钢SS304
17	手柄套	塑料

Q81F卡箍式不锈钢球阀用户订购提示：

1）、请提供您需订购的球阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据厂家阀门选型表）
2）、Q81F卡箍式不锈钢球阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供球阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的Q81F卡箍式不锈钢球阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：Q81F卡箍式不锈钢球阀使用说明书
