GIQ-B/AB气动真空不锈钢蝶阀

概述

GIQ-B/AB型系列高真空气动蝶阀是用压缩空气为动力，通过气动装置改变气路方向，控制执行气缸来驱动蝶阀，接通或切断真空管路中的气流。适用的工作介质为空气及非腐蚀性气体。 注：GIQ-B/AB机构：可选配反馈信号装置。

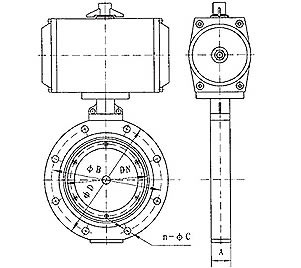

B型气动真空不锈钢蝶阀外形连接尺寸及性能参数

型号		GIQ -50B	GIQ -63B	GIQ -80B	GIQ -100B	GIQ -125B	GIQ -150B	GIQ -200B	GIQ -250B	GIQ -300B	GIQ -400B
技术性能
公称通径(DN)		50	63	80	100	125	150	200	250	300	400
连接尺寸	A	22	26	30		35		40	45	55	60
	ΦD	110	130	145	170	195	220	275	330	380	500
	ΦB	90	110	125	145	170	195	250	300	350	465
	n-ΦC	4-Φ9			4-Φ12		8-Φ12			8-Φ14	8-Φ18
适用范围(Pa)		105～6.7x10-4
漏气率（Pa.L/S)		6.7X10-4
电磁阀电压（V/HZ）		220/50
气源压力（MPa）		0.4～0.6
法兰标准		JB919
安装位置		任意
介质温度(℃)		丁腈橡胶-25 ~ +80，氟橡胶-30 ~ +150，
主要件材质	阀体、阀板	碳钢（镀镍）或不锈钢
	密封件	丁腈橡胶或氟橡胶

AB型气动真空不锈钢蝶阀外形连接尺寸及性能参数

型号		GIQ- 50AB	GIQ- 63AB	GIQ- 80AB	GIQ- 100AB	GIQ- 125AB	GIQ- 150AB	GIQ- 200AB	GIQ- 250AB	GIQ- 300AB	GIQ- 400AB
技术性能
公称通径(DN)		50	63	80	100	125	150	200	250	300	400
连接尺寸	A	26	32			35		45	50	55	60
	ΦD	110	130	145	165	200	225	285	335	425	510
	ΦB	90	110	125	145	175	200	260	310	395	480
	n-ΦC	4-Φ10.5		8-Φ9	8-Φ12 .5			12-Φ11		12-Φ14	16-Φ14
适用范围(Pa)		105～6.7x10-4
漏气率（Pa.L/S)		6.7X10-4
电磁阀电压（V/HZ）		220/50
气源压力（MPa）		0.4～0.6
法兰标准		GB6070.3-85
安装位置		任意
介质温度(℃)		丁腈橡胶-25 ~ +80，氟橡胶-30 ~ +150，
主要件材质	阀体、阀板	碳钢（镀镍）或不锈钢
	密封件	丁腈橡胶或氟橡胶

GIQ-B/AB气动真空不锈钢蝶阀用户订购提示：

1）、请提供您需订购的蝶阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据厂家阀门选型表）
2）、GIQ-B/AB气动真空不锈钢蝶阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供蝶阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的GIQ-B/AB气动真空不锈钢蝶阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：GIQ-B/AB气动真空不锈钢蝶阀使用说明书
