BX44W三通保温旋塞阀

主要性能规范

型号	公称压力 PN（MPa）	试验压力PS(MPa)		工作压力P（MPa）	适用介质	工作温度（℃）
		壳体	密封
B×44W1.0P	1.0	1.5	1.1	1.0	硝酸类等	≤250
B×44W1.0C	1.0	1.5	1.1	1.0	非腐蚀、弱腐蚀	≤200

主要零件材料

零件名称	阀体、塞子	填料
B×44W-1.0P B×44W-1.0R	不锈钢	石棉盘根+304
B×44W-1.0C	铸钢

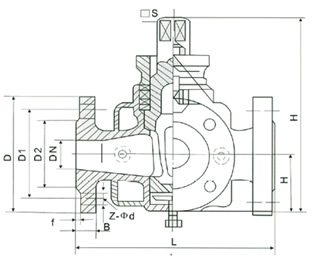

主要尺寸

口径（DN）	L		D	D1	D2	z-Φd
20	145	150	105	75	55	4×14
25	145	160	115	85	65	4×14
32	165	190	135	100	78	4×18
40	190	200	145	110	85	4×18
50	200	200	160	125	100	4×18
65	220	280	180	145	120	4×18
80	250	300	195	160	135	4×18
100	300	340	215	180	155	8×18
125	350		245	210	185	8×18
150	400		280	240	210	8×23
200	450		335	295	265	8×23
250	530		390	350	320	12×23
300	580		440	400	368	12×23

BX44W三通保温旋塞阀用户订购提示：

1）、请提供您需订购的旋塞阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据厂家阀门选型表）
2）、BX44W三通保温旋塞阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供旋塞阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的BX44W三通保温旋塞阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：BX44W三通保温旋塞阀使用说明书
