当前位置: 首页 >>玻璃钢泵 >> SY、WSY、FSY型玻璃钢液下泵

SY、WSY、FSY型玻璃钢液下泵

SY、WSY、FSY玻璃钢液下泵的安装是泵轴和泵体伸入贮罐或存储池的,因此只要液体高于泵体,既可不灌液而起动送液,平盖板下设有泄漏孔,液体不会向贮罐外泄漏。 上海永鹏生产的该系列液下玻璃钢泵产品包括:

SY型泵(立式玻璃钢液下泵)
SY型泵(立式玻璃钢液下泵)
WSY型泵(立式玻璃钢液下漩涡泵) FSY型泵(立式玻璃钢液下离心泵)
WSY型泵(立式玻璃钢液下漩涡泵) FSY型泵(立式玻璃钢液下离心泵)

SLY长轴液下泵结构特点

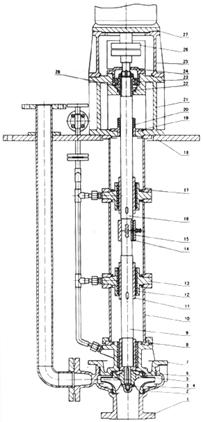

SY、WSY、FSY型玻璃钢液下泵总装图
SY、WSY、FSY型玻璃钢液下泵总装图

流量:Q2.88-90m3/h
扬程:H5-45m
口径: Φ25-80mm

WSY、FSY玻璃钢液下泵产品特点

WSY型泵与FSY型泵分属不同类别,两种型号泵产品与介质接触的零部件,系用聚乙烯醇缩丁醛改性酚醛玻璃纤维,经高温模压成形的酚醛玻璃制件,叶轮轴套的装置均用酚醛胶泥和泵轴粘成一体,液下各部件装配均用酚醛胶泥粘结,伸入下全无金属与介质接触,耐腐性能绝对可靠,上海永鹏泵阀有限公司生产的液下泵产品具有轻质、高度、不变形、耐温、耐腐蚀等优良性能,在防腐方面部分替代含钼不锈钢、钛及钛合金等贵重金属。广泛用于化工、石油、冶金、染料、农药、制药、稀土、化肥等行业,在储罐上输送不含悬浮固体颗粒,不易结晶,是传输温度不高于100 的各种非氧化性酸(盐酸、稀有酸、甲醇、醋酸、丁酸)等腐蚀介质的理想设备。

WSY、FSY玻璃钢液下泵安装注意事项和维护

WSY、FSY型玻璃钢液下泵需垂直安装,将泵的平盖板安装在贮罐法兰座上,开始运行前,先用手盘动联轴器,检查泵是否有卡阻现象,转动是否灵活;泵起动前只要贮罐中液体高于泵体即可开车,严禁无介质运转和反方向运转(运转方向要以泵的转向千牌一致),否则泵体内因缺泛液体润滑而损坏轴衬,轴套、如发现有剧振动或异常声音,立即停车检查;平时注意保养,经常检查泵运行是否平稳,有无异常震动,注意更换弹性块,定期补充和更换轴承润滑油。

SY、WSY、FSY玻璃钢液下泵性能参数表

型号 流量m3/h 扬程m 转速r/min 电机功率KW 液下长度mm
SY40×32-20 4.4
6.3
8.3
1.22
1.75
2.31
21
20
18
2900 1.5-3 500至3000
SY50×40-20 8.8
12.5
16.3
2.44
3.47
4.53
21.5
20
17.8
2900 2.2-4
SY65×50-20 17.5
25
32.5
4.86
6.94
9.03
21.5
20
18
2900 4-5.5
25WSY-22 2.88
4.06
6.48
0.80
1.12
1.80
22
18
15
2900 2.2
25WSY-30 2.88
6.48
9.00
0.80
1.80
2.52
30
20
15
2900 3
40WSY-25 5.76
8.10
13.32
1.60
2.24
3.70
25
20
15
2900 4
40FSY-22 8.10
15.84
20.00
2.24
4.4
5.50
22
18
15
2900 3
40FSY-18 6.48
15.00
21.60
1.80
4.17
6.00
18
15
12
2900 2.2
40WSY-50 6.48
8.64
14.40
1.80
2.40
4.00
50
45
35
2900 7.5
40FSY-35 10
20
30
2.8
5.5
8.3
34
30
24
2900 4
50FSY-35 30
45
55
8.3
12.5
15.1
35
32
28
2900 7.5
50FSY-35A 25
35
45
7.0
9.7
12.5
26
25
22
2900 5.5
50FSY-20 18
30
35
5.0
8.3
9.7
20
16
12
2900 4
80FSY-35 56
92
110
15.5
25.5
30.5
35
29
25
2900 15
80FSY-35A 45
69
90
12.5
19.2
25.00
26
22
19
2900 11

上海永鹏水泵SY、WSY、FSY型玻璃钢液下泵客户订购提示:

1)、请提供您需订购的液下泵产品主要技术参数:流量、扬程、电机功率、材质或输送介质名称(根据水泵选型表)
2)、上海永鹏水泵网为您提供的"永鹏牌"SY、WSY、FSY型玻璃钢液下泵产品主要样本资料:产品图、总装图、外形尺寸图、性能参数表、外形尺寸表及技术标准等所有水泵相关技术资料仅供液下泵用户作选型参考。
3)、工程设计、施工、安装等实际应用及维护请以生产厂家上海永鹏SHYONP随机提供的新SY、WSY、FSY型玻璃钢液下泵使用说明书为准,或来信来电技术咨询、索取所需图纸。
4)、请向我司免费索取解压密码后下载:SY、WSY、FSY型玻璃钢液下泵使用说明书。
