ZKM空气煤气安全阀

特点　

空气煤气安全阀是一种重锤自力式切断阀，它可以根据系统中空气或煤气压力的降低，对煤气管道实现快速切断，防止回火，保证系统的安全。其结构简单、操作方便、安全可靠。主要应用于石化、冶金、轻工等加热燃气管道中。
型 号 ZKM-10
规 格 DN100、150、200

主要技术参数

公称通径  mm		100,150,200
公称压力MPa		1.0
温度范围℃		-20~+60
工作压力 Pa	煤气	1500±100
	空气	1200 ±100
切断压力   Pa		400~800
法兰尺寸		按JB78-59
法兰型式		法兰密封面型式按 JB77-59光滑式

性能指标

密封性	气 室	应能承受10KPa气压，不得有漏气现象。
	连接处
允许泄漏量		15个气泡/min

主要零部件材料

零件名称	材料
阀体	QT400-18
上、下膜盖	HT200
滑阀	H62
衬套	H62

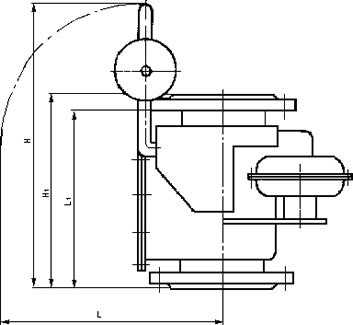

外形尺寸

公称通径	L	L1	H	H1
100	369	250	492	300
150	395	300	540	350
200	419	356	604	441

ZKM空气煤气安全阀用户订购提示：

1）、请提供您需订购的安全阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据厂家阀门选型表）
2）、ZKM空气煤气安全阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供安全阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的ZKM空气煤气安全阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：ZKM空气煤气安全阀使用说明书
